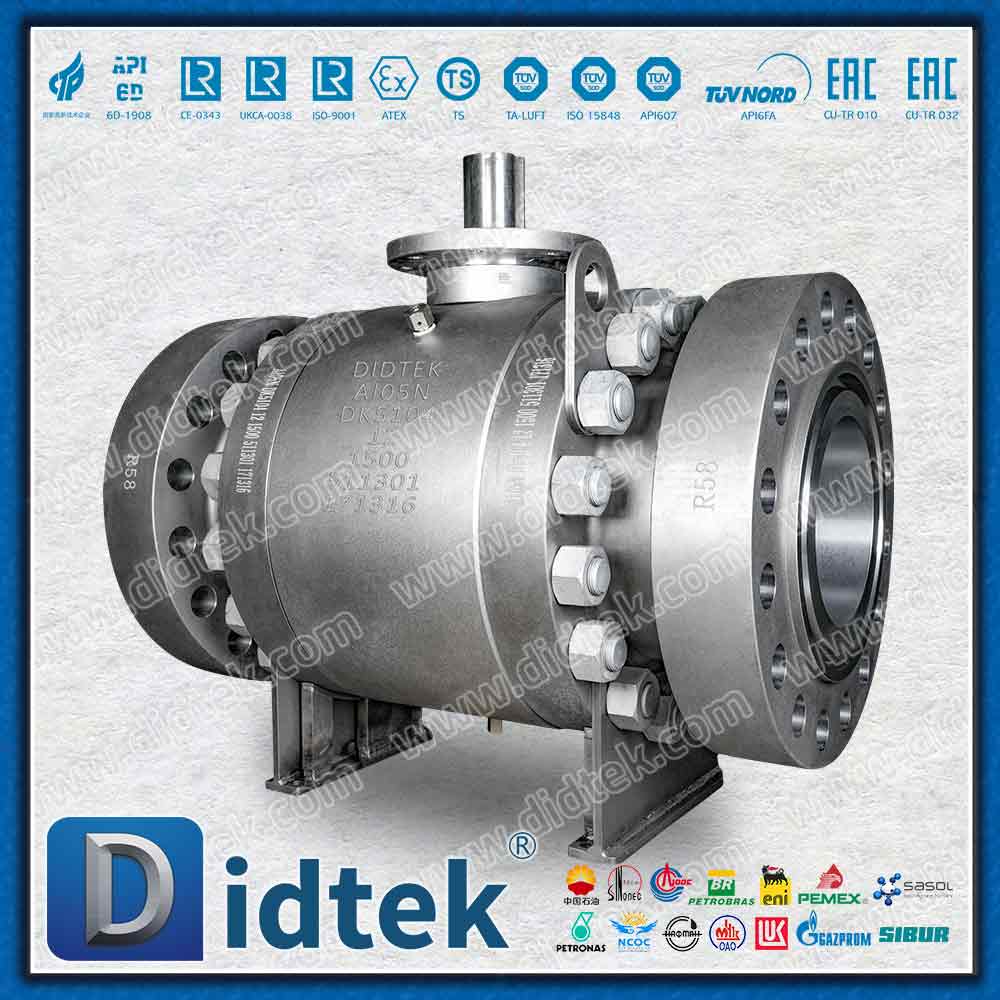

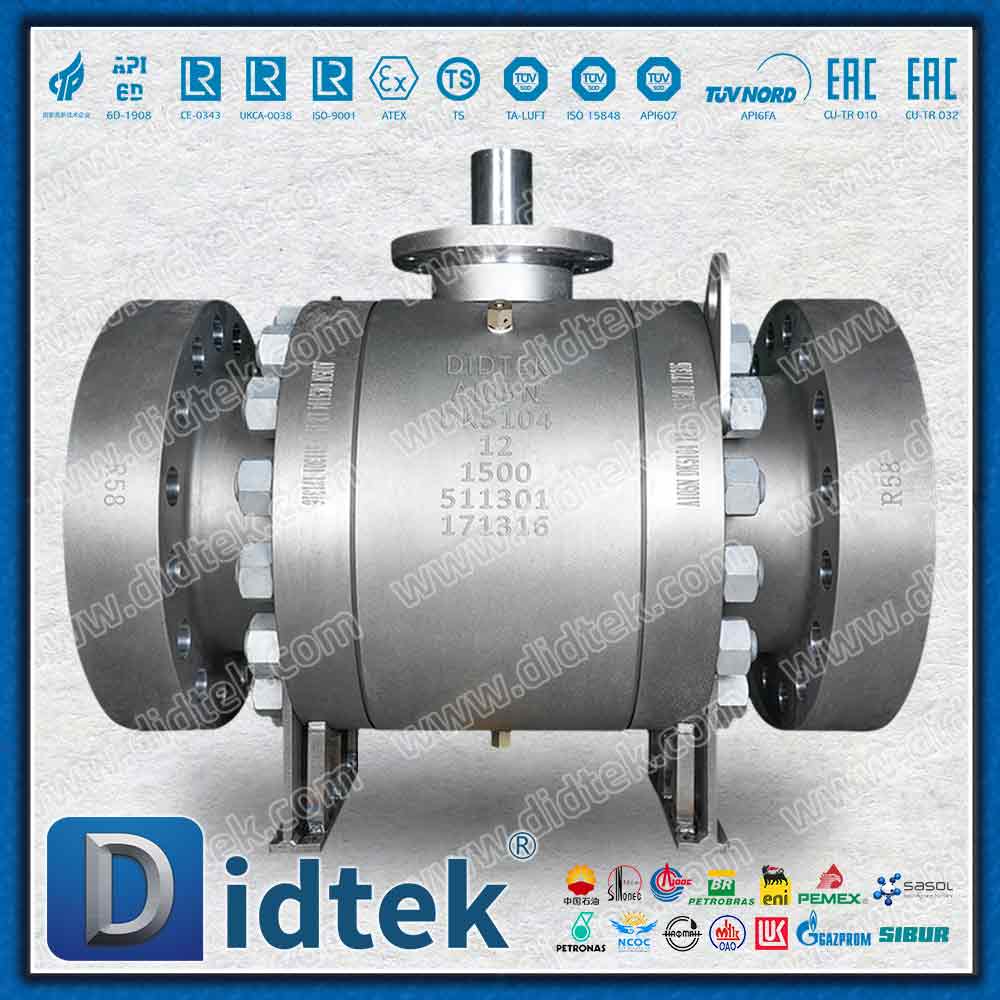

SPE *️ Шаровой кран с цапфой с двойной блокировкой и выпуском воздуха SPE

Описание продукта

Шаровой кран SPE x SPE с креплением на цапфе представляет собой эталон в области промышленного управления жидкостями, разработанный специально для обеспечения бескомпромиссной функции двойного запирания и спуска (DBB). Корпус клапана, изготовленный из исключительно прочной углеродистой стали A105N, имеет прочную, тщательно обработанную металлическую отделку, что говорит о его прочной конструкции. В этой специализированной конфигурации седла как выше, так и ниже по потоку спроектированы с использованием эффекта одиночного поршня (SPE). Эта передовая разработка гарантирует, что каждое седло обеспечивает независимое и надежное уплотнение от шара, приводимое в действие непосредственно собственным давлением в трубопроводе.

Усовершенствованный механизм безопасности с саморазгрузкой

Важнейшим эксплуатационным преимуществом этой архитектуры SPE x SPE является присущая ей способность саморазгрузки. В средах с повышенными требованиями к текучей среде тепловое расширение может привести к тому, что среда, захваченная в полости тела, создаст опасное избыточное давление. Когда давление во внутренней полости превышает давление в трубопроводе, точно откалиброванные седла автоматически отталкиваются от шара. Это позволяет безопасно сбросить избыточное давление обратно в линию без необходимости использования внешних предохранительных клапанов. Предотвращая аварии из-за избыточного давления, этот механизм гарантирует структурную целостность трубопроводной системы и защищает персонал и имущество на площадке.

Строгие стандарты и совершенство материалов

Этот кованый шаровой кран, разработанный строго в соответствии со спецификациями API 6D, соответствует самым строгим международным промышленным стандартам. Он оснащен мягкими седлами DEVLON, высокоизносостойким полимером, который обеспечивает плотное и герметичное уплотнение даже при серьезных механических нагрузках. Клапан безупречно работает в широком диапазоне температур от -29°C до 95°C и полностью сертифицирован на пожарную безопасность по стандарту API 6FA. Прежде чем покинуть производственный объект, каждое устройство проходит 100% строгие испытания под давлением в соответствии со стандартом API 598, гарантируя, что оно будет готово к немедленному и безопасному развертыванию в критически важной инфраструктуре.

Параметры продукта

Описание конструкции и основные механизмы

• Собственная функциональность DBB и оперативное обслуживание: Обеспечивает высоконадежное уплотнение с обоих концов. Наличие центрального спускного/выпускного клапана позволяет операторам проверять целостность уплотнения или опорожнять полость, пока клапан остается в полностью закрытом положении. Возможность онлайн-проверки значительно сокращает время простоя системы и снижает затраты на техническое обслуживание.

• Автоматический сброс давления в полости: устраняет необходимость во внешних предохранительных клапанах в большинстве жидкостей или газов. Автоматический сброс избыточного давления, вызванного тепловым расширением, упрощает общую конструкцию трубопровода, снижает сложность монтажа и повышает эксплуатационную безопасность.

• Двунаправленное уплотнение: разработано для эффективного уплотнения давления независимо от того, исходит ли поток из верхнего или нижнего направления, предлагая универсальные варианты установки в сложных трубопроводных сетях.

• Стабильность, установленная на цапфе: твердый шар надежно поддерживается прочными подшипниками. Эта структурная стабильность обеспечивает исключительно низкий рабочий крутящий момент и полностью предотвращает деформацию седла даже при воздействии огромных сил при высоком давлении в 1500 фунтов.

Параметры

Помимо исключительного механического проектирования, наша система поставок и обслуживания создана для поддержки крупномасштабных промышленных закупок. Каждый кованый шаровой кран с цапфой надежно упакован в прочный фанерный ящик, защищающий прецизионные торцевые фланцы RF и приводы с голым штоком от воздействия окружающей среды и ударов при транспортировке. Благодаря комплексным международным сертификатам и строгому протоколу 100% испытаний перед поставкой мы обеспечиваем абсолютную надежность ваших критически важных проектов по контролю жидкости.

Приложение

Цепчатый шаровой клапан с двойной блокировкой и выпуском SPE x SPE (DBB) специально разработан для решения сложных задач изоляции и регулирования в самых требовательных промышленных средах. Сочетание прочного корпуса из углеродистой стали A105N, мягкого сиденья DEVLON и усовершенствованного механизма саморазгрузки делает его незаменимым активом в нескольких критически важных отраслях, где безопасность и надежность не могут быть поставлены под угрозу.

Основные отраслевые решения

• Трубопроводы для транспортировки нефти и газа: Служит жизненно важным магистральным запорным клапаном. При передаче на большие расстояния, где жидкости подвергаются колебаниям температуры окружающей среды, риск теплового расширения под давлением является постоянной проблемой. Конструкция SPE x SPE автоматически справляется с этими скачками давления, защищая трубопроводную инфраструктуру от катастрофических разрывов.

• Нефтеперерабатывающие и нефтехимические заводы: Обеспечивает точное регулирование и абсолютную изоляцию на сложных установках по переработке углеводородов. Прочная конструкция с разъемным корпусом и сертификация пожаробезопасности API 6FA обеспечивают необходимый запас безопасности при работе с летучими и легковоспламеняющимися средами при температурах от -29°C до 95°C.

• Трубопроводы для работы с жидкостями и агрессивными средами: особенно важны для жидких сред (включая воду, пар и определенные агрессивные жидкости), которые значительно расширяются при изменении температуры. Собственная функциональность DBB позволяет бригадам технического обслуживания безопасно опорожнять полость и проверять герметичность без отключения всей сети трубопроводов, оптимизируя эксплуатационную эффективность и сокращая потери жидкости.
