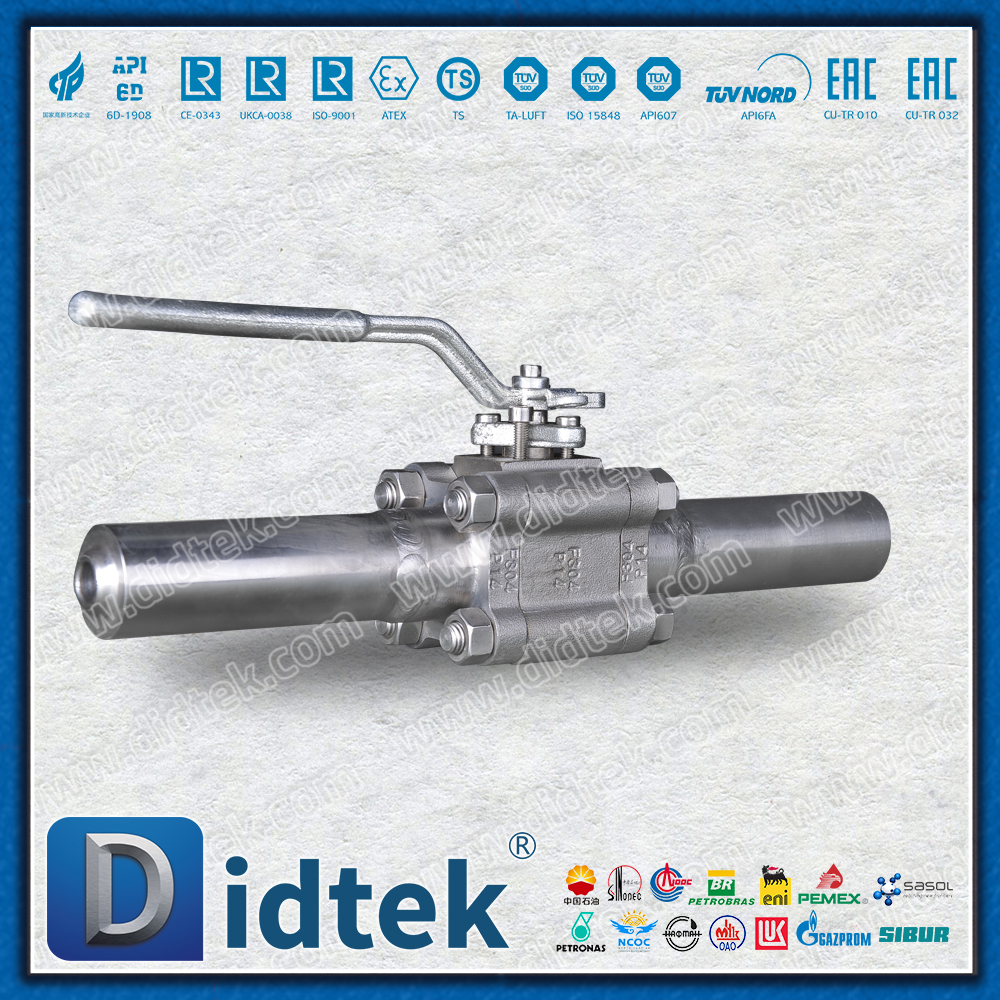

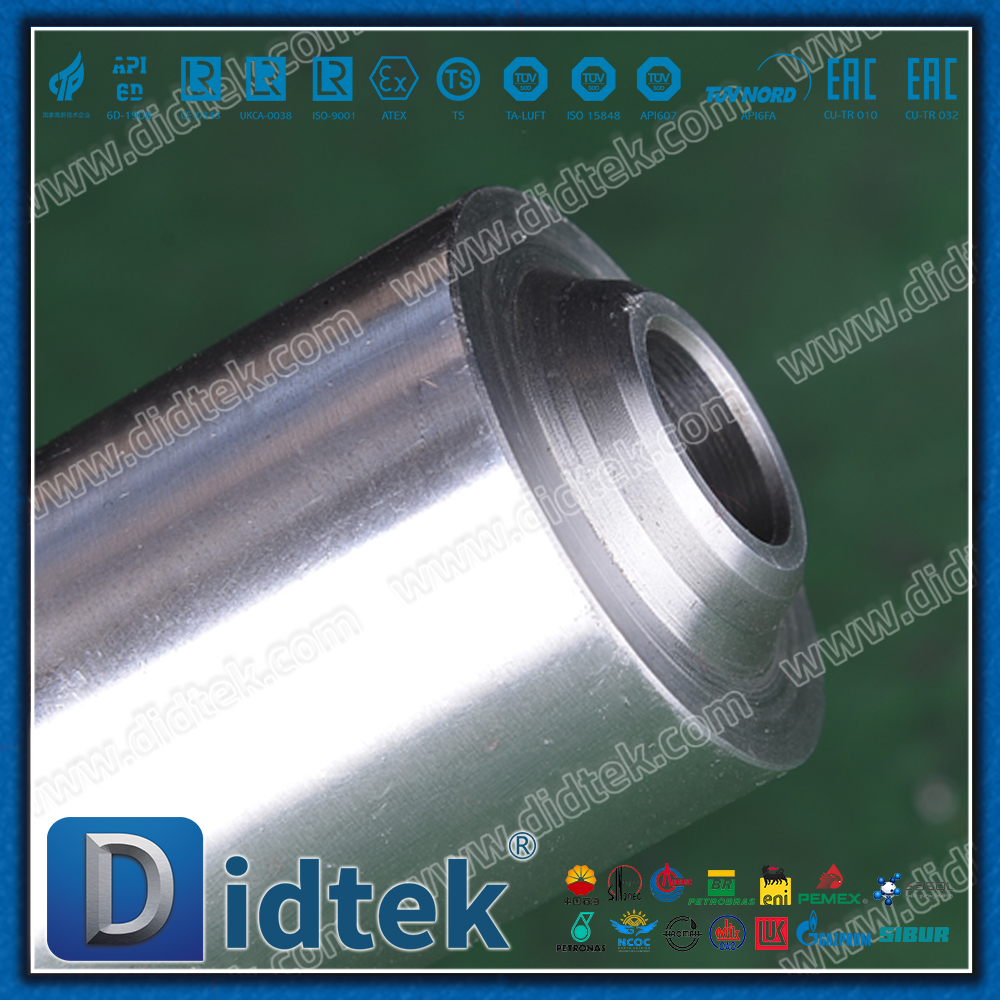

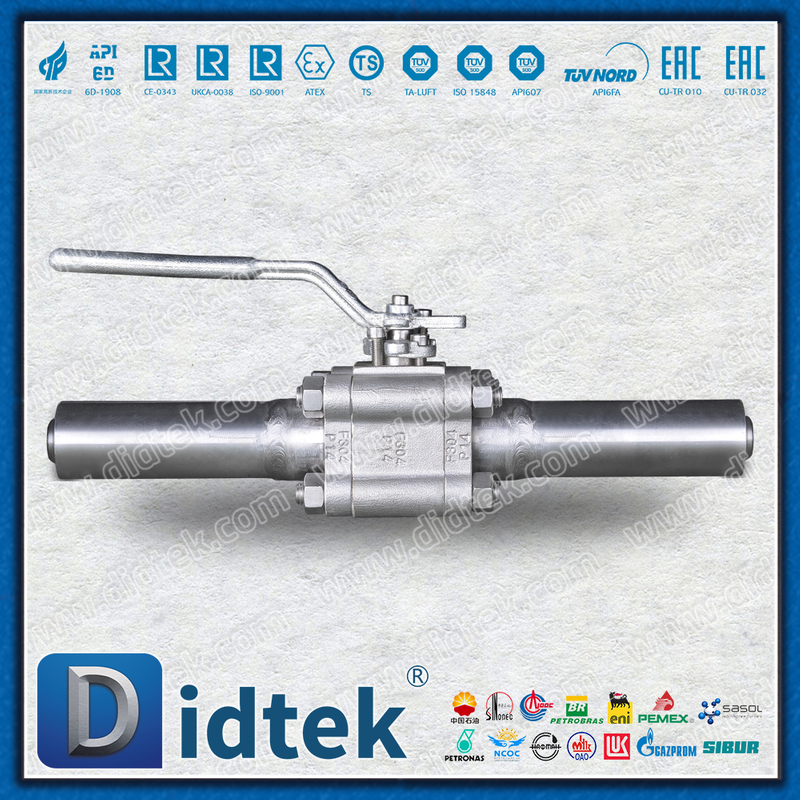

3 шт. F304 Удлинительное соединение Клапан из кованой стали с запирающим устройством

Позиционирование основного продукта

Высокопроизводительный промышленный клапан модульной конструкции, состоящий из трех частей, корпус клапана из кованой стали ASTM A182 F304, оснащен удлиненной соединительной крышкой клапана и предохранительным запирающим устройством. Данная конструкция учитывает удобство обслуживания, адаптируемость к суровым условиям труда и безопасность эксплуатации и подходит для промышленных трубопроводных систем, требующих частого обслуживания или строгого управления.

Подробности технических характеристик

Основные особенности конструкции

1. Модульная конструкция, состоящая из трех частей.

Удобное обслуживание: нет необходимости снимать клапан с трубопровода. Просто ослабьте средний болт, чтобы снять среднюю часть корпуса клапана, и быстро замените внутреннее седло клапана, шар и другие детали, что значительно снижает затраты на техническое обслуживание и время простоя.

Онлайн-обслуживание: поддерживает онлайн-обслуживание, особенно подходит для непрерывных технологических процессов, которые невозможно остановить.

Стабильная конструкция: болтовое соединение обладает высокой прочностью, обеспечивая целостность уплотнения под высоким давлением.

2. Корпус клапана из кованой стали F304.

Выдающиеся характеристики: кованый и формованный, с лучшим направлением потока зерен, он обладает более высокой прочностью, ударопрочностью и усталостной прочностью по сравнению с отливками.

Коррозионная стойкость: F304 (нержавеющая сталь 304) обеспечивает превосходную коррозионную стойкость к различным химическим веществам и атмосфере.

Низкое содержание углерода: эффективно контролирует выделение карбидов и обладает превосходной стойкостью к межкристаллитной коррозии.

3. Крышка клапана расширенного подключения.

Теплоизоляция/сохранение холода: Удлиненная шейка клапана образует эффективную зону теплоизоляции между внутренней частью клапана и верхним приводом, уменьшая передачу среднего тепла к штоку клапана и сальнику, защищая уплотнительную набивку и продлевая срок ее службы. Он также применим в условиях работы при низких температурах и может предотвратить обледенение.

Подходит для специальной установки: применим к таким сценариям установки, как глубокое захоронение, внутри изолированных коробок или там, где требуется безопасное расстояние от высокотемпературного оборудования.

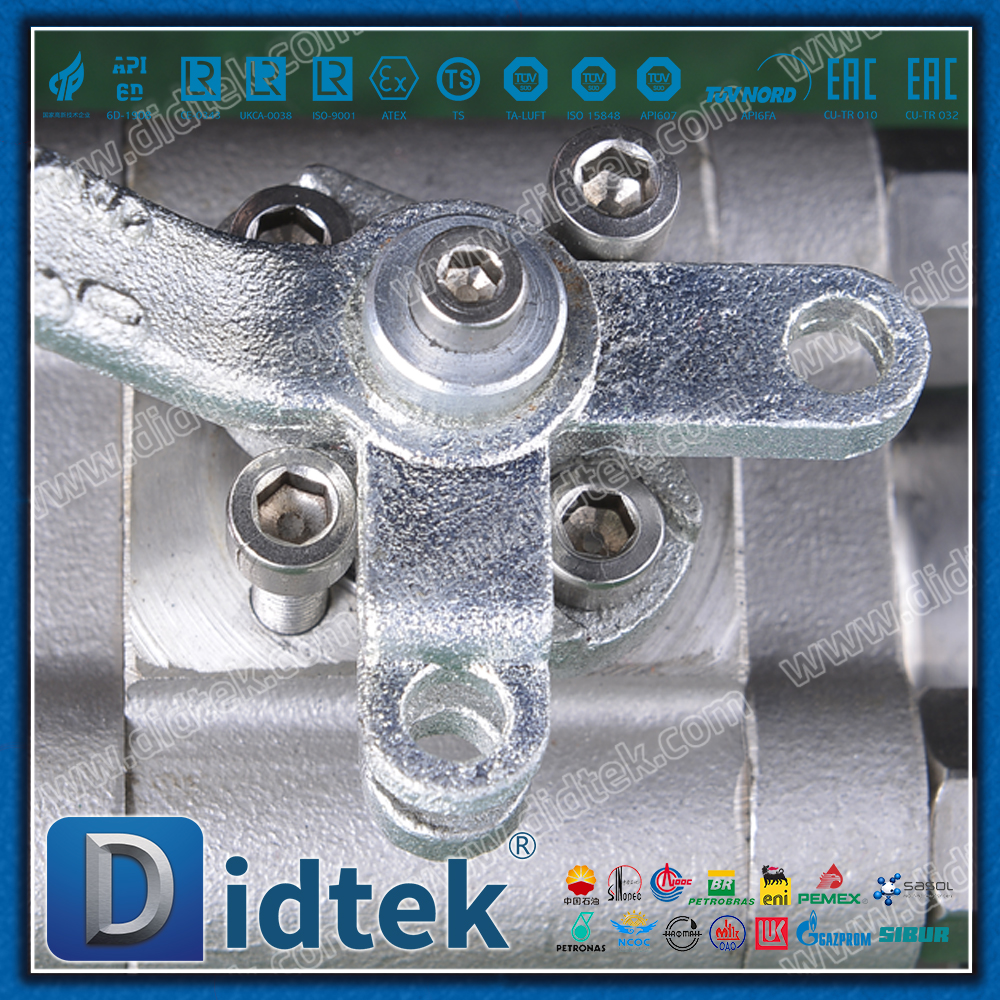

4. Встроенное предохранительное запирающее устройство.

Защитная изоляция: В соответствии со стандартами LOTO клапан фиксируется в полностью открытом или полностью закрытом положении навесным замком, чтобы предотвратить неправильную работу и обеспечить безопасность персонала и оборудования.

Интуитивная идентификация: ручка обычно имеет четкую стрелку-индикатор «Вкл./Выкл.» и индикатор состояния блокировки.

Высокопрочная конструкция: механизм блокировки прочный и долговечный, способный выдерживать ненормальные внешние силовые воздействия.

Производительность и преимущества

Высокая надежность: материал из кованой стали и модульная конструкция обеспечивают долгосрочную стабильную работу в тяжелых условиях работы.

Экономия на обслуживании: трехкомпонентная конструкция ускоряет и удешевляет работы по техническому обслуживанию, а конструкция по всему диаметру облегчает очистку трубопровода.

Эксплуатационная безопасность: блокирующее устройство обеспечивает важную гарантию безопасности при переключении процессов и обслуживании оборудования.

Широкая адаптируемость: конструкция с удлиненной шейкой позволяет выдерживать высокие и низкие температуры, а также особые условия установки.

Типичные области применения

Нефтехимическая промышленность: Технологические трубопроводы, особенно критические точки, требующие регулярного обслуживания или защитной блокировки.

Энергетика и электроэнергия: паровые системы, питательная вода для котлов, системы охлаждающей воды.

Тонкая химия и фармацевтика: Трубопроводы для агрессивных сред с требованиями к чистоте и техническому обслуживанию.

Коммунальные предприятия: Изоляция и контроль городских газо- и водоочистных сооружений.

Любая промышленная установка, требующая строгого соблюдения правил техники безопасности (LOTO).

Руководство по выбору

Пожалуйста, подтвердите следующие параметры при выборе модели

Типы клапанов (например, шаровые краны, запорные клапаны)

Номинальный диаметр (DN) и номинальное давление (PN/Класс)

Соедините стандарт с формой уплотнительной поверхности

Особые требования к длине для удлинения шеи

Виды запорных устройств (замки-ручки, крышки запорных клапанов и т.п.)

Режим работы (ручной, редуктор, пневмо/электрический привод)

Краткое содержание

Трехсекционный клапан F304 из кованой стали расширенного типа со стопорным устройством представляет собой высококачественную промышленную клапанную систему, которая сочетает в себе удобство обслуживания, адаптируемость к условиям работы и эксплуатационную безопасность. Это не только надежный элемент управления трубопроводными жидкостями, но и важная часть современной системы управления промышленной безопасностью. Он особенно подходит для выполнения тяжелых обязанностей в ключевых точках применения с частым техническим обслуживанием, тяжелыми условиями труда и чрезвычайно высокими требованиями безопасности.
