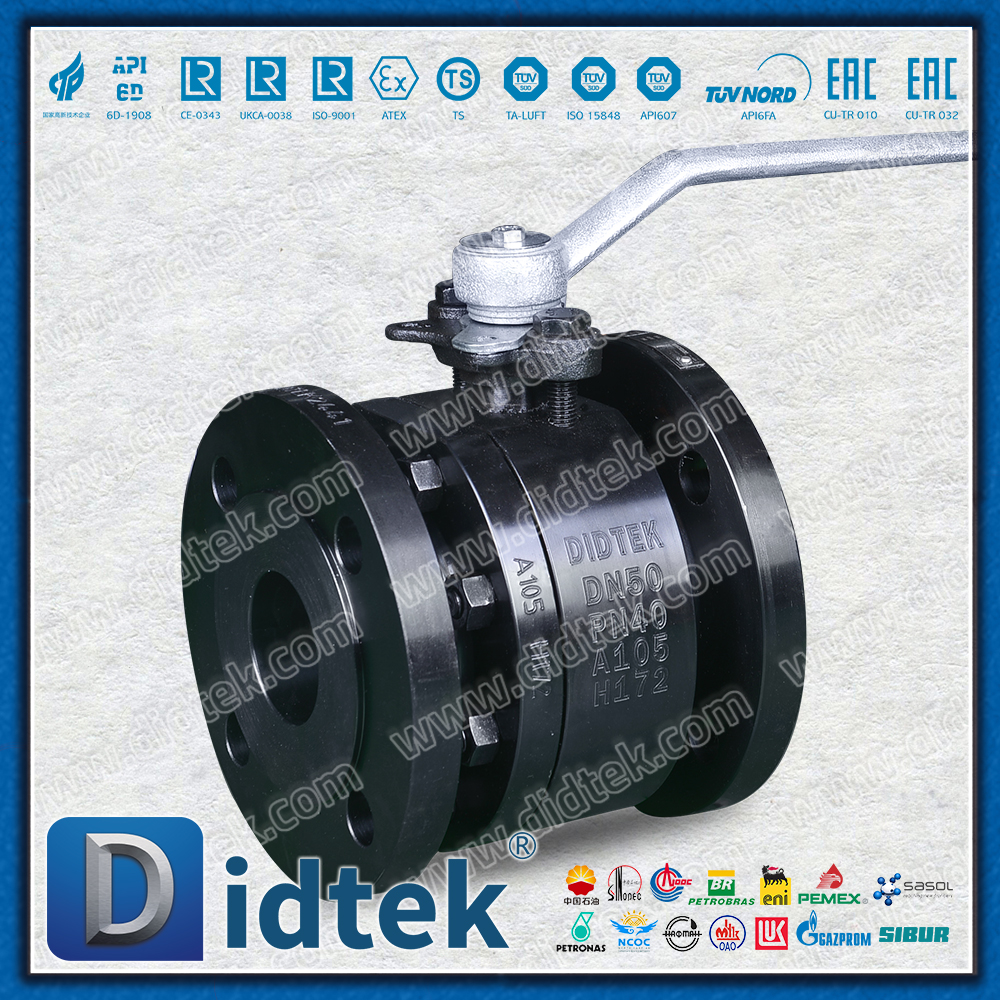

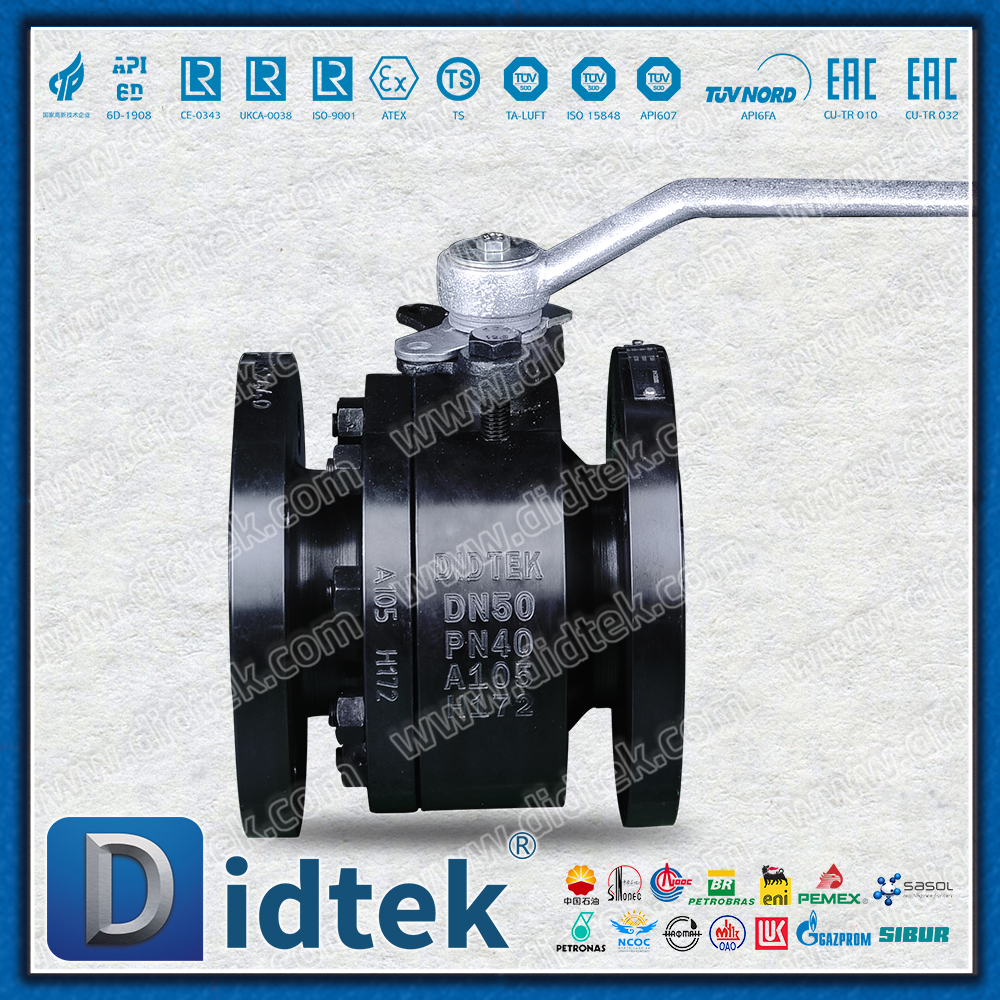

Стандарт DIN SS304 отделка кованого шарового крана с плавающей запятой

Обзор продукта

Внутренний плавающий шаровой кран из кованой стали SS304 стандарта DIN представляет собой высококачественный клапан, изготовленный строго в соответствии с немецким промышленным стандартом (DIN). В продукте используется оптимизированное сочетание корпусов клапанов из кованой стали и внутренних компонентов из нержавеющей стали SS304 в сочетании с конструкцией плавающего шара. Он обеспечивает устойчивость к давлению и коррозионную стойкость, а также обеспечивает надежные решения по контролю жидкости для таких отраслей, как химическое машиностроение, пищевая и фармацевтическая промышленность.

Технические характеристики

Особенности продукта

1. Соответствие стандарту DIN

Точные размеры: конструктивная длина и размеры фланцев строго соответствуют стандарту DIN.

Высокая взаимозаменяемость: идеально сочетается с системами трубопроводов европейского стандарта.

Сертификация давления: Пройдено испытание на герметичность по стандарту DIN EN 12266-1, класс A.

2. Внутренние детали из нержавеющей стали SS304.

Комплексная коррозионная стойкость: все компоненты, контактирующие со средой, изготовлены из нержавеющей стали SS304.

Гигиенические характеристики: шероховатость поверхности внутренних частей Ra ≤ 0,8 мкм (зеркальная полировка опционально).

Износостойкий и прочный: поверхность сферы хромирована или никелирована химическим способом.

3. Преимущества корпусов клапанов из кованой стали

Высокопрочная конструкция: предел прочности на разрыв ≥ 485 МПа, отличная ударная вязкость.

Безопасность и надежность: отсутствие дефектов литья, повышенная устойчивость к давлению.

Легкая конструкция: на 20 % легче клапанов из литой стали той же марки.

4. Оптимизация конструкции плавающего шара.

Автоматическое уплотнение под давлением: среднее давление подталкивает шар к седлу клапана, обеспечивая самоусиливающееся уплотнение.

Возможность двунаправленного уплотнения: тщательно разработанный предварительный натяг обеспечивает надежное двунаправленное уплотнение.

Работа с низким крутящим моментом: для удобства эксплуатации используются подшипники с низким коэффициентом трения.

Основные параметры

Номинальное давление: PN10/16/25/40

Диапазон температур: от -20 ℃ до + 180 ℃.

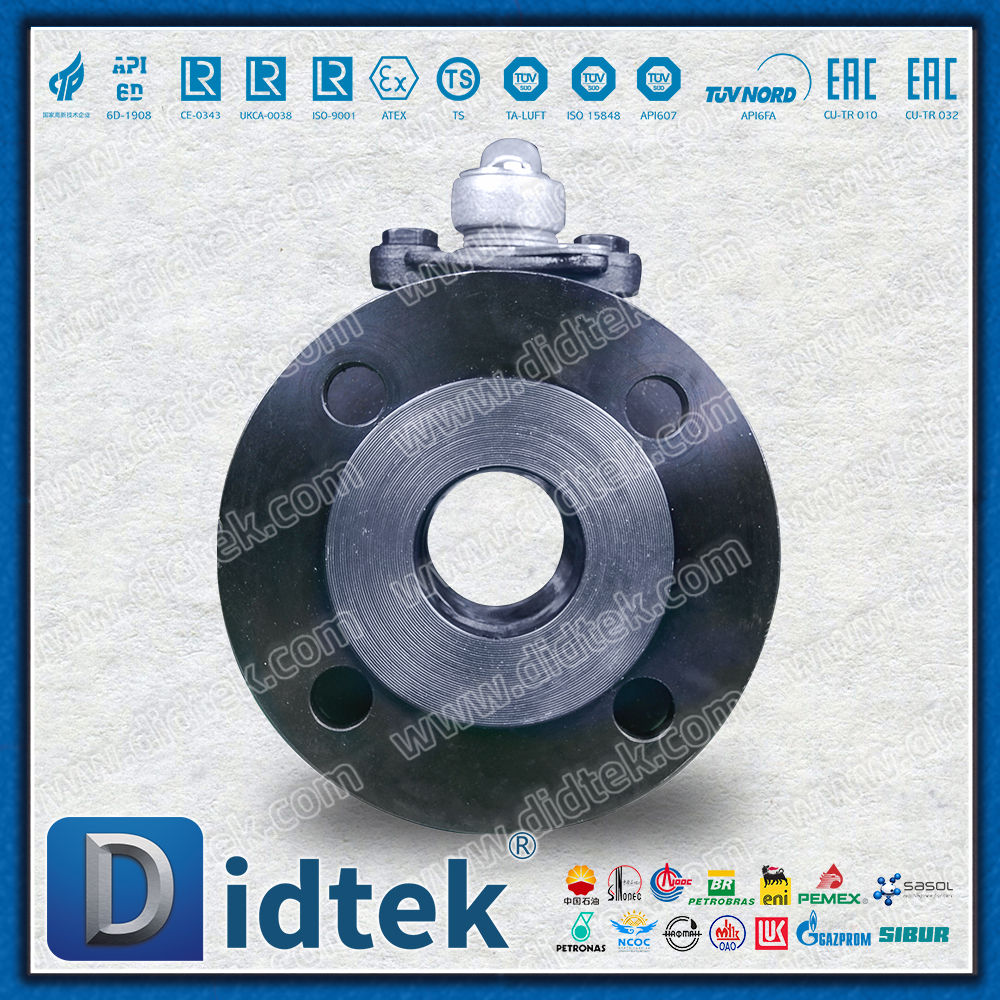

Способ подключения: фланец DIN (форма B1)

Материал седла клапана: ПТФЭ/армированный ПТФЭ.

Стандарт проектирования: DIN EN 12516/17292.

Стандарт испытаний: DIN EN 12266-1.

Область применения

Химический процесс: слабоагрессивные химикаты, система технической воды.

Пищевая и фармацевтическая промышленность: технологические трубопроводы, системы очистки воды (требуется гигиенический сертификат).

Общая промышленность: сжатый воздух, охлаждающая циркуляция, системы отопления.

Подбор оборудования: насосно-клапанные группы, сосуды под давлением, теплообменное оборудование.

Краткое содержание

Внутренний плавающий шаровой кран из кованой стали SS304, соответствующий стандарту DIN, благодаря идеальному сочетанию строгих немецких стандартов, высококачественных материалов и точных производственных процессов обеспечивает промышленным пользователям:

Соответствие стандартам: Полное соответствие стандартам DIN для обеспечения универсальности на европейском рынке.

Надежное уплотнение: внутренние компоненты из нержавеющей стали 304 + седло клапана из ПТФЭ, обеспечивающее долговременное отсутствие утечек.

Экономичность и практичность: корпус клапана из кованой стали оптимизирует затраты, обеспечивая при этом производительность.

Удобное обслуживание: стандартизированная конструкция делает замену запасных частей простой и быстрой.

Этот продукт является идеальным выбором для применений, которые соответствуют стандартам качества, требуют соответствия стандартам DIN и высокой экономической эффективности, обеспечивая надежные гарантии контроля жидкости для современных промышленных процессов.
