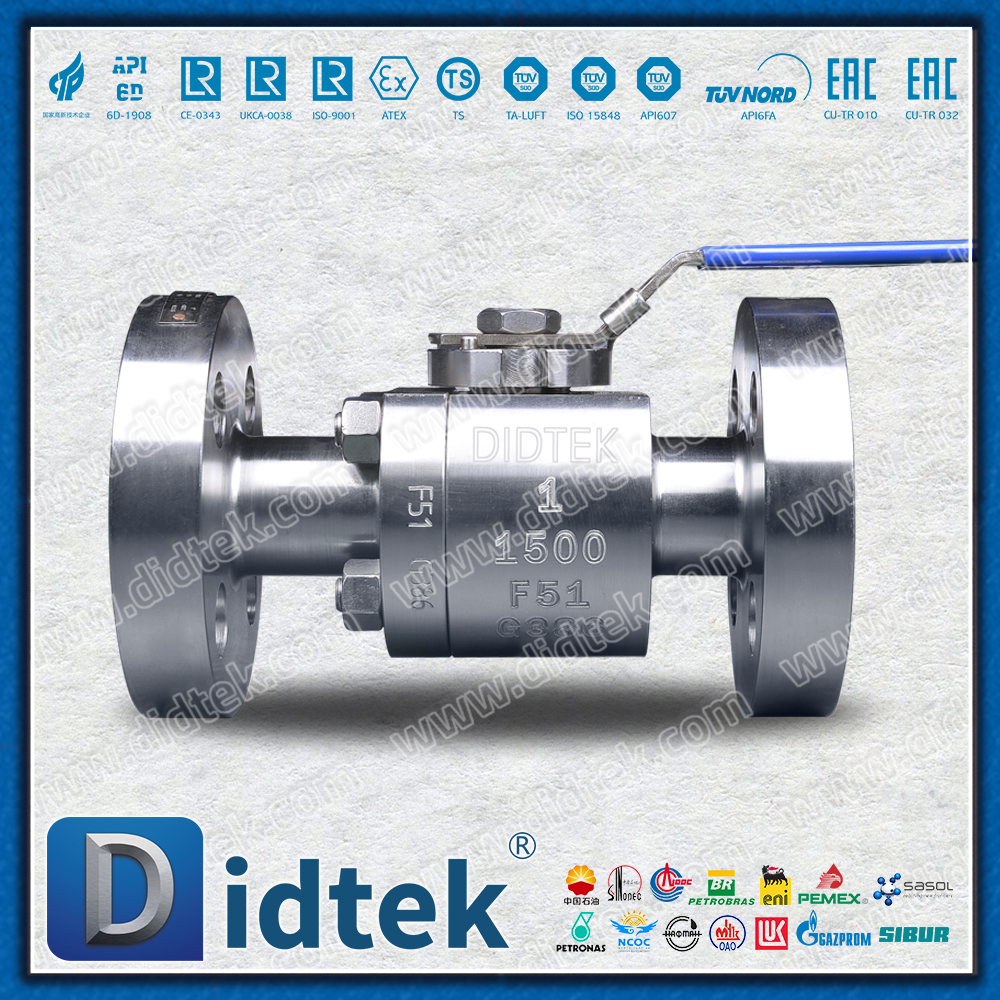

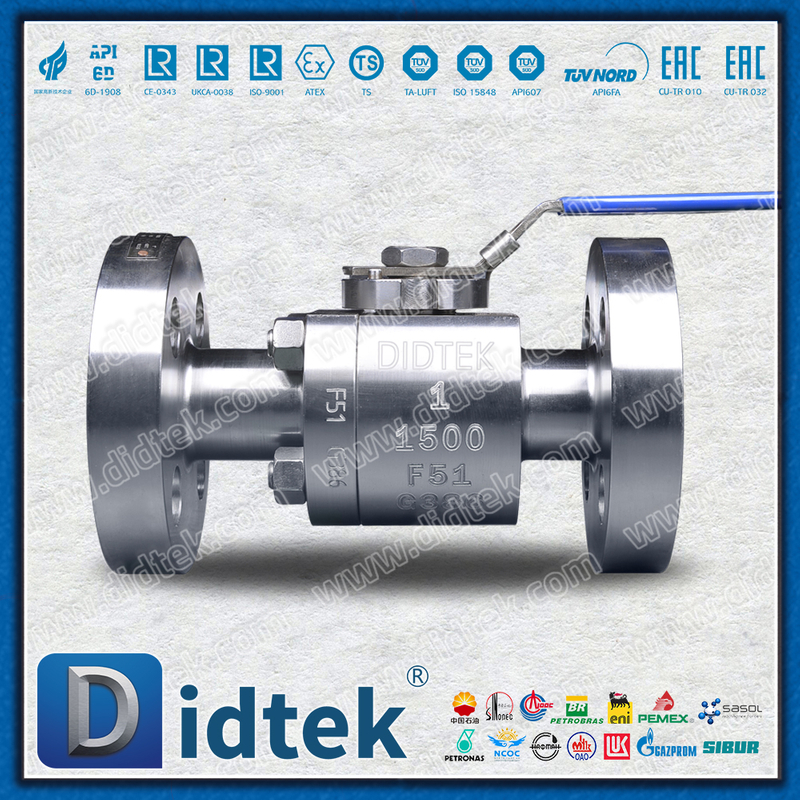

F51 Дуплексный шариковый клапан из нержавеющей стали класса 1500 высокого давления RF с плавающей запятой

Обзор продукта

Дуплексный плавающий шаровой кран из кованой стали класса 1500 из нержавеющей стали RF высокого давления класса 1500 представляет собой промышленный клапан высшего класса, специально разработанный для работы в агрессивных условиях высокого давления. В изделии используются поковки из дуплексной нержавеющей стали ASTM A182 F51 в сочетании с номинальным давлением класса 1500 и фланцевым соединением RF. Сохраняя отличную коррозионную стойкость, он обеспечивает чрезвычайно высокую структурную прочность и надежность уплотнения и является идеальным решением для суровых условий, таких как нефтехимическая промышленность и морское машиностроение.

Технические характеристики

Особенности продукта

1. Выдающиеся характеристики дуплексной нержавеющей стали F51.

Максимальная устойчивость к коррозии

Высокое содержание хрома (22%), молибдена (3%) и азота (0,15%).

Индекс питтинговой устойчивости PREN составляет ≥ 35.

Отличная стойкость к хлоридному коррозионному растрескиванию под напряжением.

Сверхвысокая механическая прочность

Предел прочности ≥ 620 МПа

Предел текучести ≥ 450 МПа

Твердость HB: 217-277

2. Высоковольтная конструкция класса 1500.

Предельная устойчивость к давлению: расчетное давление до 25 МПа.

Испытательное давление корпуса: 37,5 МПа.

Испытательное давление уплотнения: 27,5 МПа.

Оптимизированная конструкция для высокого давления

Увеличьте толщину стенок корпуса клапана.

Усилить диаметр стержня клапана

Усовершенствованная несущая конструкция

3. Процесс штамповки

Плотный материал: отсутствие дефектов литья, повышенная устойчивость к давлению.

Оптимизация зерна: ковочная обработка обеспечивает наилучшее направление потока зерна.

Стабильное качество: однородные и стабильные свойства материала.

4. Уплотнение высокого давления с плавающим шаром.

Самоукрепляющееся уплотнение: давление среды подталкивает шар к седлу клапана. Чем выше давление, тем надежнее уплотнение.

Двунаправленная блокировка: тщательно продуманная предварительная нагрузка обеспечивает нулевую утечку в обоих направлениях.

Конструкция с низким сопротивлением потоку: полнопроходная конструкция сводит к минимуму потери давления.

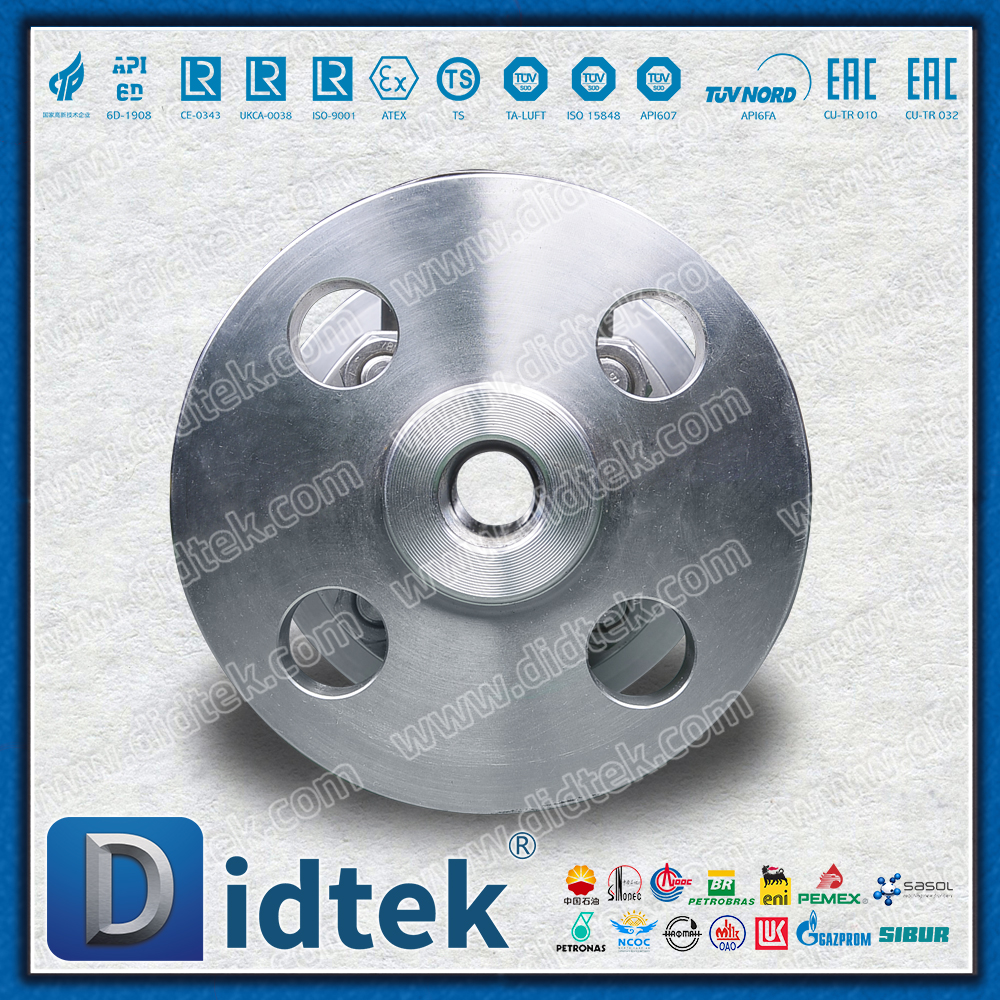

5. Фланцевое соединение RF

Стандартная совместимость: Соответствует размерам фланцев ASME B16.5 RF.

Надежное уплотнение: выступающий торцевой фланец + намотанная прокладка обеспечивают герметичное соединение.

Простая установка: стандартизированное соединение, удобное для установки и обслуживания.

Область применения

1. Нефть и газ

Трубопроводы сбора и транспортировки нефти и газа высокого давления

Эксплуатация кислых месторождений нефти и газа

Подводная трубопроводная система

2. Химический процесс

Реакционное устройство высокого давления

Транспортировка сред, содержащих хлорид-ионы

Сильнокоррозионные химические вещества

3. Морская техника

Система очистки морской воды

Технологические трубопроводы морской платформы

Управление подводным оборудованием

4. Специальные приложения

Среда с высоким содержанием хлорид-ионов

Условия работы в условиях коррозии при высоких температурах и высоких давлениях.

Критическая система безопасности

Краткое содержание

Дуплексный плавающий шаровой кран из кованой стали класса 1500 из нержавеющей стали RF высокого давления с фланцем RF 1500 благодаря идеальному сочетанию выбора высококачественных материалов, конструкции, рассчитанной на сверхвысокое давление, и точного производственного процесса обеспечивает промышленным пользователям

Максимальная устойчивость к коррозии: срок службы увеличивается в 5–8 раз в суровых агрессивных средах.

Абсолютная надежность при высоком давлении: класс давления 1500, выдающаяся способность выдерживать давление.

Длительный срок службы: 30 лет расчетного срока службы при оптимальной стоимости полного жизненного цикла.

Комплексная стандартная сертификация: полная сертификация API, ASME и NACE.

Этот продукт является идеальным выбором для условий коррозии под высоким давлением, обеспечивая надежные гарантии безопасного производства в таких областях, как нефтехимия и морское машиностроение.
