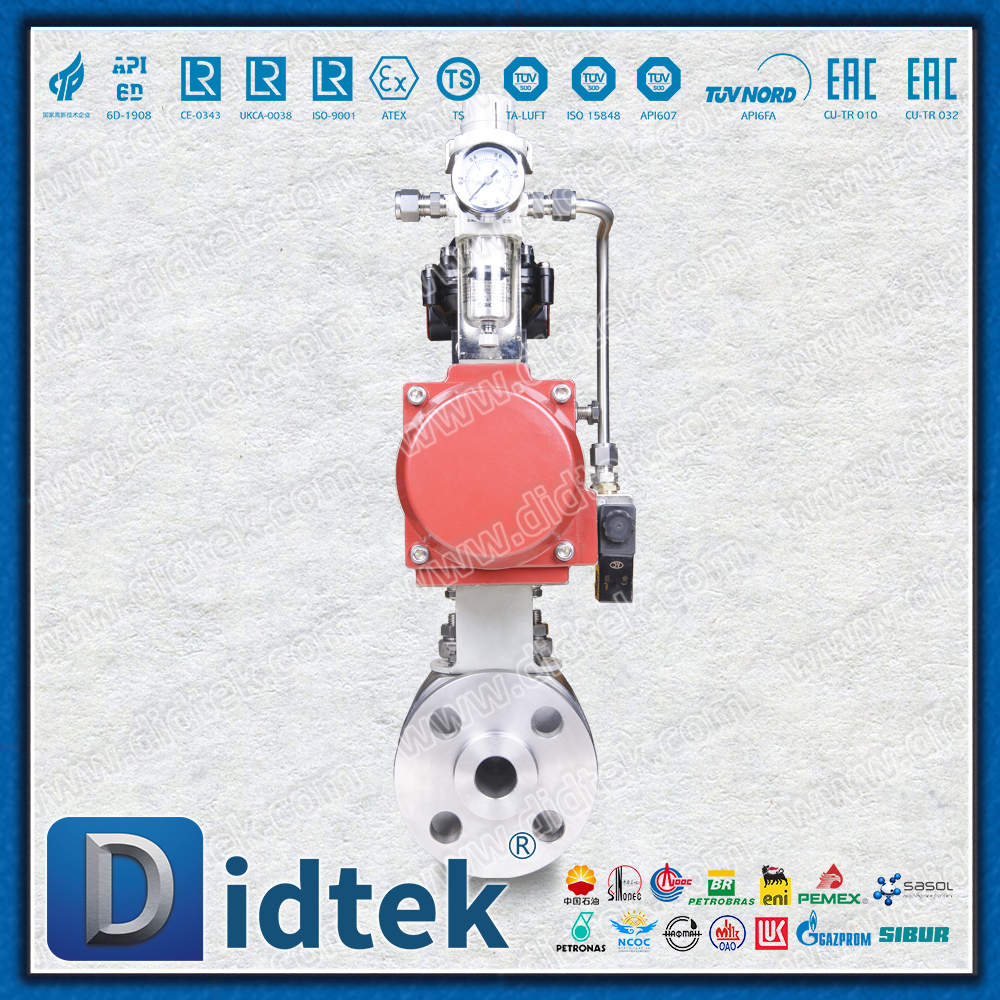

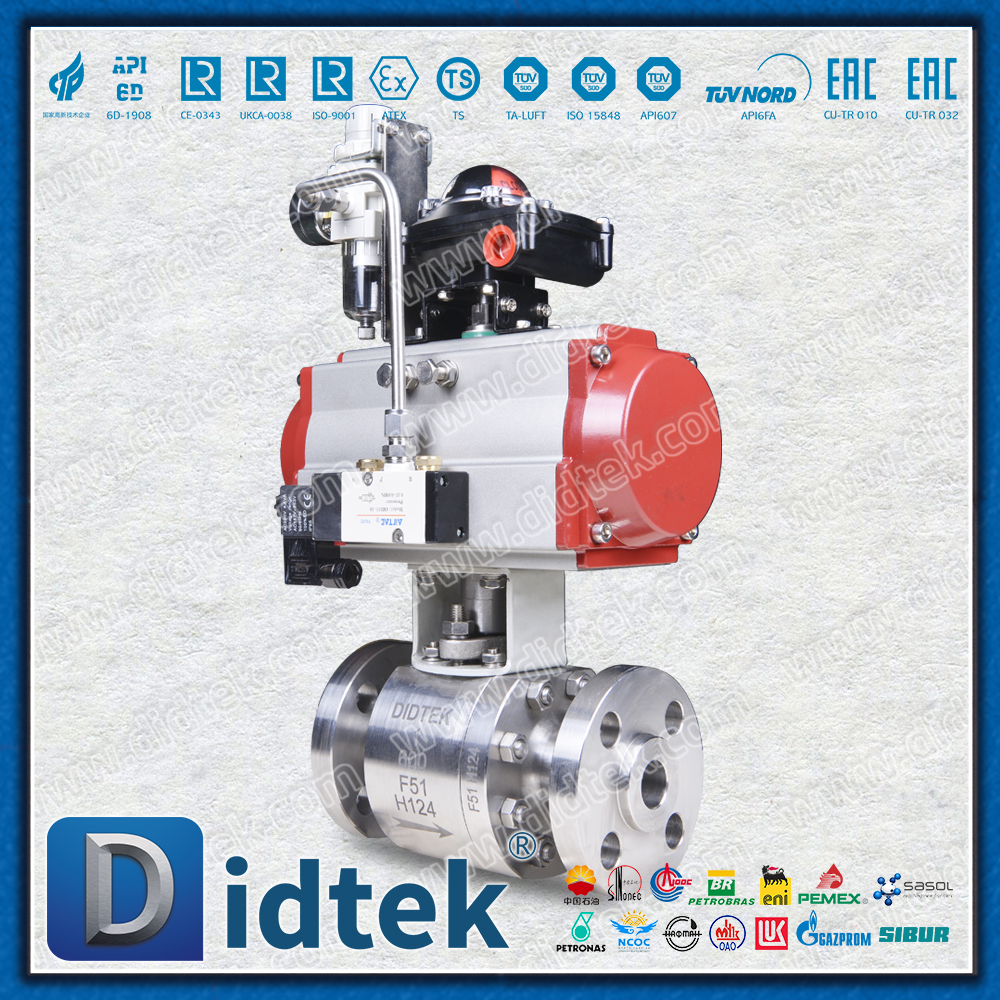

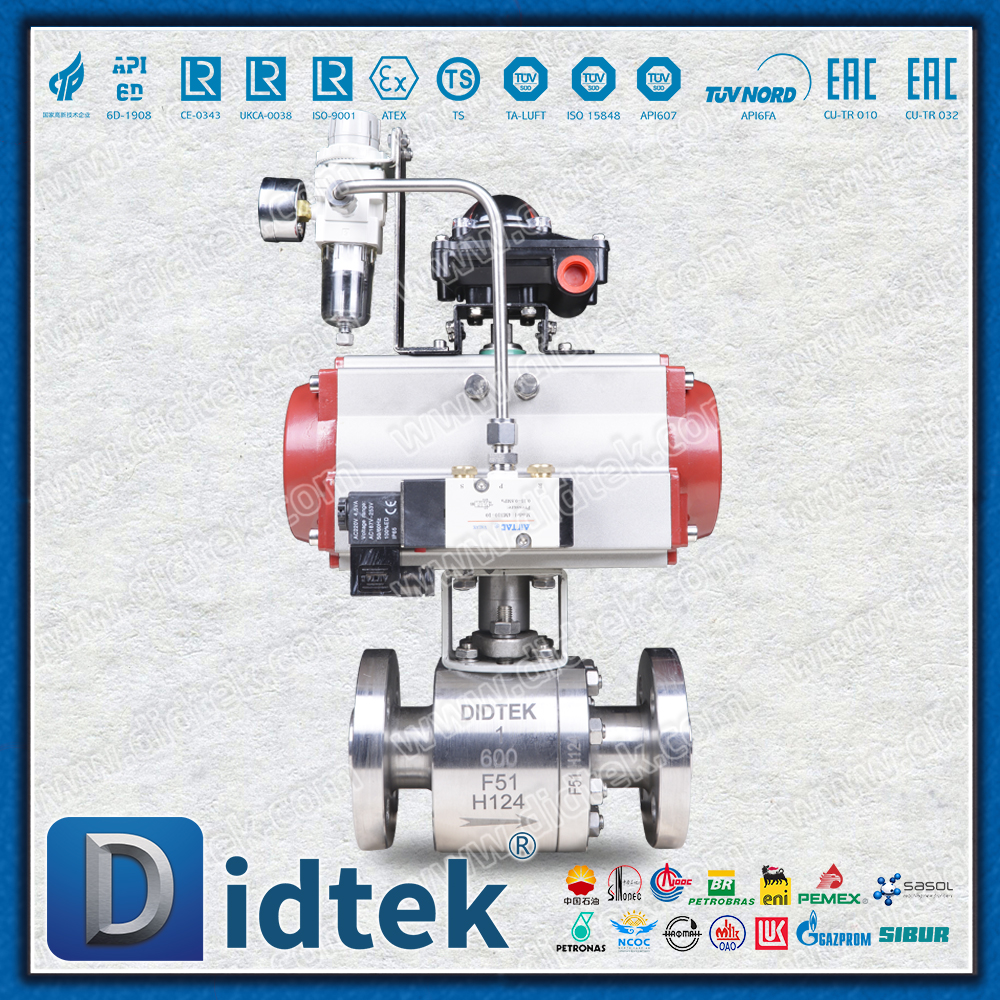

Морская вода 300 ℃ F51 с металлическим седлом пневматический шаровой клапан

Позиционирование основного продукта

Этот специальный шаровой кран специально разработан для условий эксплуатации в морской воде при высоких температурах. Он оснащен дуплексным корпусом клапана из нержавеющей стали F51, высокопроизводительной металлической системой уплотнений и пневматическим приводом. Он может обеспечить надежное отключение и автоматическое управление в высокотемпературной морской воде при температуре 300 ℃, отвечая требованиям коррозионной стойкости, устойчивости к высоким температурам и износостойкости в суровых условиях работы.

Таблица параметров технических характеристик

Основные особенности конструкции

1. Корпус клапана из дуплексной нержавеющей стали F51.

Выдающаяся коррозионная стойкость: содержит 22–23 % хрома, 4,5–6,5 % никеля и 2,5–4,5 % молибдена, с индексом устойчивости к хлоридной коррозии под напряжением PREN≥35.

Отличные механические свойства: предел прочности ≥620 МПа, предел текучести ≥450 МПа, что в два раза выше, чем у стандартной аустенитной нержавеющей стали.

Отличные сварочные характеристики: низкое содержание углерода контролирует выделение карбидов, а коррозионная стойкость зоны сварки стабильна.

2. Высокотемпературная металлическая система уплотнения.

Многослойная композитная структура

Базовый слой: дуплексная нержавеющая сталь F51.

Переходный слой: буферный слой из сплава на основе никеля.

Уплотняющая поверхность: металлокерамическое покрытие из карбида вольфрама.

Твердость поверхности: HRC 65-70, износостойкость повышена в 5-8 раз.

Термическая стабильность: после специальной термообработки он сохраняет стабильность размеров и герметичность при высокой температуре 300 ℃.

3. Специализированная система пневматического привода.

Функция быстрого отключения: стандартный пружинный возврат одностороннего действия, автоматически возвращается в безопасное положение в случае неисправности.

Сертификация взрывозащиты: сертификаты взрывобезопасности ATEX и IECEx не являются обязательными.

Интеллектуальное позиционирование: для достижения точного управления можно установить дополнительные позиционеры и концевые выключатели.

Подробное объяснение преимуществ производительности

Характеристики устойчивости к коррозии

Устойчивость к точечной коррозии: температура критической точки коррозии в 3,5% растворе NaCl составляет ≥35 ℃.

Устойчивость к щелевой коррозии: отличная стойкость к хлорид-ионной коррозии, подходит для морской воды.

Защита от эрозии и коррозии: закаленная уплотнительная поверхность эффективно противостоит эрозии морской воды, содержащей песок.

Адаптивность к высоким температурам

Стабильность при термоциклировании: он по-прежнему сохраняет целостность уплотнения после 1000 испытаний на термоциклирование (от -29 ℃ до 300 ℃).

Стабильность материала: дуплексная нержавеющая сталь F51 может использоваться в течение длительного времени при температуре 300 ℃ без выделения вредных фаз.

Соответствие термическому расширению: коэффициенты теплового расширения материалов уплотнительной пары были оптимизированы и согласованы.

Эксплуатационная надежность

Быстрый отклик: время полного хода 1-3 секунды (в зависимости от калибра).

Конструкция с низким коэффициентом трения: используются самосмазывающиеся подшипники, снижающие рабочий крутящий момент на 30 %.

Двойное уплотнение: основное уплотнение (металлическое) + уплотнение для аварийного впрыска смазки.

Типичные области применения

Морская инженерия

Система управления трубопроводами подводной воды

Выпускной запорный клапан подъемного насоса забортной воды

Система закачки воды на морскую платформу

Судостроение

Регулирующий клапан для системы судового балласта

Главный клапан контура охлаждения кабины

Ключевые клапаны системы противопожарного водоснабжения

Энергетическое поле

Трубопроводы высокого давления для установок опреснения морской воды

Система оборотного водоснабжения береговой электростанции

Станция приема СПГ, испаритель морской воды

Специальная промышленность

Высокотемпературное охлаждение морской воды в химических средах

Прямое охлаждение металлургического оборудования морской водой.

Система высокотемпературной очистки сточных вод для защиты окружающей среды

Руководство по выбору и настройке

Стандартная конфигурация

Корпус клапана из дуплексной нержавеющей стали F51

Металлическая пара с жестким уплотнением

Пневматический привод (двойного действия)

Антистатическое устройство

Огнестойкая конструкция

Дополнительная конфигурация

Варианты привода

Пружинный возврат одностороннего действия (неисправность вкл./выкл.)

Тип двойного действия

Механизм маховика

Варианты прикрепления

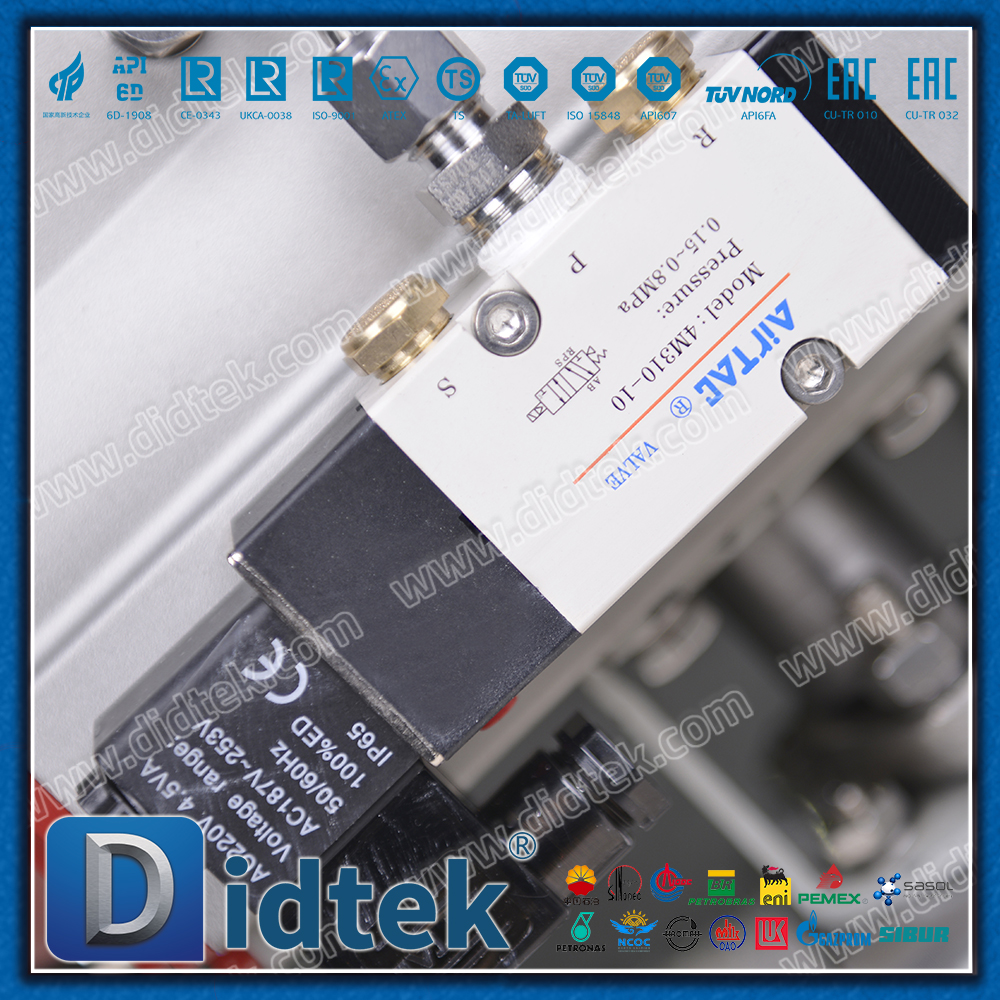

Электромагнитный клапан

Концевой выключатель

Локатор

Нагнетатель

Специальное лечение

Антикоррозионное покрытие внутренней полости

Специальное антибиофероадгезионное покрытие для морской воды.

Удлиненная клапанная крышка

Краткое содержание

Этот продукт, благодаря идеальному сочетанию инноваций в области материаловедения и передовых технологий уплотнений, обеспечивает: Для условий работы в высокотемпературной морской воде.

Суперкоррозионная стойкость: дуплексная нержавеющая сталь F51 обеспечивает долговечность корпуса клапана.

Выдающиеся характеристики при высоких температурах: металлическая система уплотнений обеспечивает надежную герметизацию при температуре 300 ℃.

Интеллектуальная автоматизация: пневматическое исполнение обеспечивает точное и быстрое управление.

Длительный срок службы: срок службы увеличивается в 3-5 раз в тяжелых условиях работы.

Применимые заказчики: генеральные подрядчики морского машиностроения, судостроительные предприятия, электростанции, крупные химические предприятия и другие промышленные потребители с чрезвычайно высокими требованиями к надежности оборудования.
