Позиционирование основного продукта
Автоматический регулирующий клапан, который объединяет защиту от неисправностей и стандартизированную установку. Применяются пневматические приводы одностороннего действия с пружинным возвратом. При выходе из строя источника воздуха они автоматически возвращаются в заданное безопасное положение (полностью открытое или полностью закрытое) и строго соответствуют стандарту установки ISO 5211, чтобы обеспечить быстрое и точное соединение с различными приводами.
Таблица параметров технических характеристик
| Категория | параметры спецификации |
| Тип привода | одностороннего действия с пружинным возвратом |
| Стандарт установки | Стандартная установочная платформа ISO 5211 |
| Давление источника воздуха | 4–7 бар (стандартный диапазон) |
| Направление пружинного возврата | Включение сбоя (FO) или выключение сбоя (FC) не является обязательным. |
| Рабочая температура | От -20℃ до +80℃ (стандартный)/высокотемпературный тип может достигать +150℃ |
| Степень защиты | IP65 (стандартно)/IP67/IP68 (опционально) |
| Материал корпуса клапана | углеродистая сталь WCB/нержавеющая сталь CF8/CF8M/другие сплавы |
| Номинальное давление | PN16/PN25/PN40 (класс 150/300) |
| Способы подключения | фланцевая/резьбовая/стыковая сварка |
| Материал седла клапана | ПТФЭ/усиленный ПТФЭ/металлическое уплотнение |
Основные особенности конструкции
1. Механизм пружинного возврата одностороннего действия.
Безотказная защита
Закрытие при неисправности (FC): Клапан с пружинным приводом закрывается при потере газа.
Открытие при неисправности (FO): Пружинный клапан открывается при потере газа.
Быстрое реагирование: время отпускания пружины составляет менее 2 секунд, что обеспечивает быстрое реагирование в чрезвычайных ситуациях.
Конструкция с низким энергопотреблением: требуется только один источник контроля газа, что экономит потребление энергии.
2. Стандартизированная установка ISO 5211.
Универсальный интерфейс: обеспечивает идеальную интеграцию с любым приводом, соответствующим стандартам ISO.
Быстрая замена: привод и клапан можно быстро разъединить для упрощения обслуживания.
Точное позиционирование: стандартизированные соединения обеспечивают точное положение открытия и закрытия клапанов.
3. Высокопроизводительные пневматические приводы.
Компактный дизайн: оптимизированное внутреннее пространство, более эффективный крутящий момент.
Двухпоршневая конструкция: симметричная конструкция поршня обеспечивает плавную работу.
Визуальная индикация положения: четко показывает открытое и закрытое состояние клапана.
Функция ручного управления: стандартное устройство ручного управления предназначено для удобной отладки и обслуживания.
Подробное объяснение преимуществ производительности
Безопасность и надежность
Искробезопасность: автоматический сброс в случае отказа источника газа, обрыва линии или аварийного отключения.
Варианты взрывозащищенности: сертификаты взрывозащиты ATEX и IECEx не являются обязательными.
Долговечные пружины: прошли 1 миллион испытаний на усталость для обеспечения долгосрочной надежности.
Операционные показатели
Быстрый отклик: время полного хода 3-5 секунд (в зависимости от калибра).
Точный контроль: для точной регулировки доступен дополнительный позиционер.
Конструкция с низким коэффициентом трения: используются самосмазывающиеся подшипники для уменьшения пускового крутящего момента.
Удобство обслуживания
Модульная конструкция: каждый компонент можно заменить независимо.
Онлайн-обслуживание: некоторые модели поддерживают обслуживание без остановки.
Стандартизированные запасные части: в соответствии с международными стандартами запасные части легко получить.
Типичные области применения
Критическая система безопасности
Химический завод: Система аварийного останова (ESD
Газопровод: Защита от аварийного отключения
Котельная система: защитное отключение топлива
Управление процессом
Процесс пакетной обработки: процедура, требующая автоматического сброса.
Система водоочистки: контроль фильтрации и обратной промывки.
Управление энергопотреблением: система распределения пара
Особые условия работы
Взрывозащищенная зона: Взрывобезопасная зона для нефтяной и химической промышленности.
Природоохранное оборудование: Система очистки отходящих газов
Пищевая и фармацевтическая промышленность: случаи, когда требуется конструкция, соответствующая санитарным нормам.
Краткое содержание

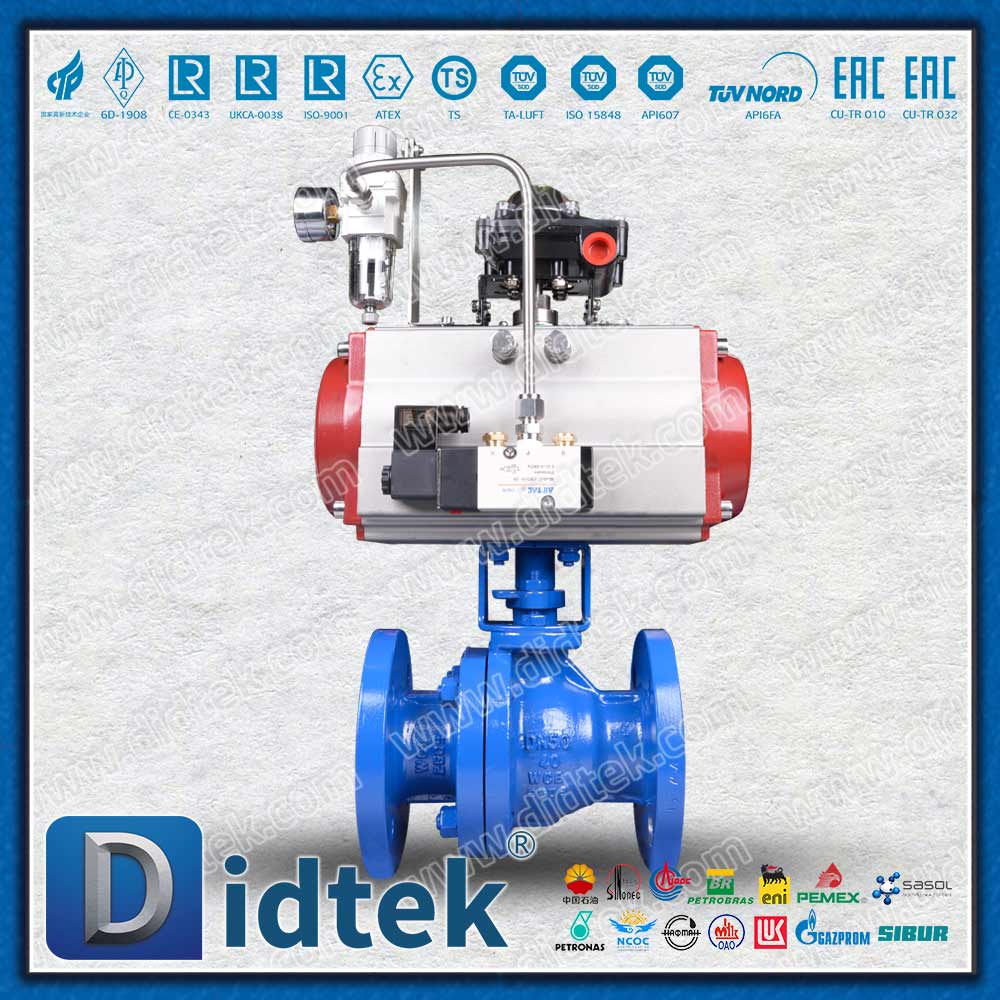

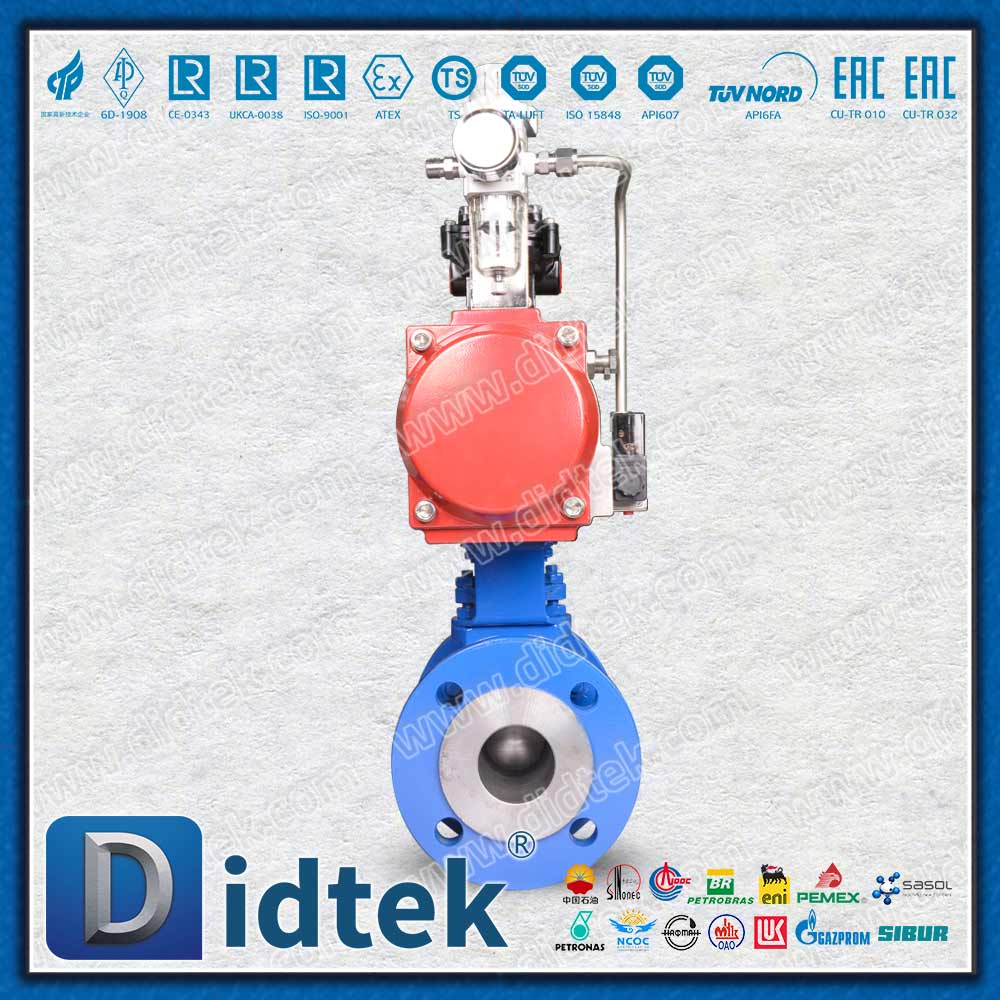

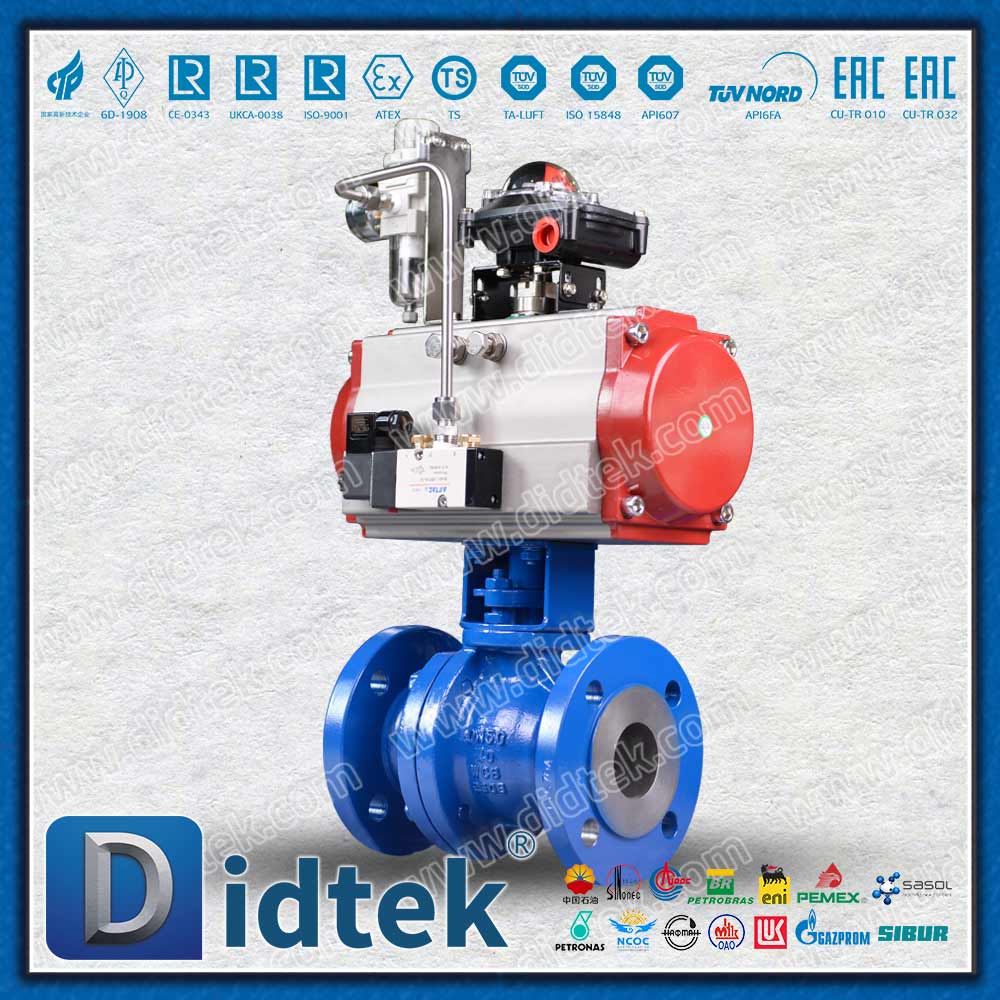

Шаровой кран с пневматическим приводом одностороннего действия с пружинным возвратом (стандарт установки ISO) обеспечивает промышленную автоматизацию за счет: Идеального сочетания стандартизированной конструкции и защиты от сбоев.
Высочайший уровень безопасности: обеспечивает автоматический возврат в безопасное положение в случае сбоя.
Универсальный стандарт установки: интерфейс ISO обеспечивает совместимость с приводами мирового стандарта.
Надежная работа: строго протестировано для обеспечения долгосрочной стабильной работы.
Удобное обслуживание: модульная конструкция снижает затраты и время на техническое обслуживание.
Применимые заказчики: Системы автоматизации с чрезвычайно высокими требованиями к безопасности и надежности в перерабатывающих отраслях, энергоменеджменте, охране окружающей среды и т. д.
| Бренд | ДИДТЕК |
| Структура | Мяч |
| Материал клапана | Didtek поставляет литой стали, нержавеющей стали, специальных сплавов, CI, DI и т. д. |
| Тип клапана | Didtek производит шаровой кран |
| Тест клапана | 100% количество проверено перед поставкой |
| Гарантия на клапан | 18 месяцев после поставки и 12 месяцев после установки |
| Конструкция клапана | Шаровой клапан |
| Доставка клапана | 15 - 30 дней |
| Образец клапана | Образец доступен Didtek Valve |
| Цвет клапана | Запрос клиента |
| Упаковка клапана | Фанерный корпус для шарового клапана |
| минимальный заказ | 1 комплект |
| Сертификат клапана | API6D/CE/ISO9001/ISO14001 |
| Место происхождения | Чжэцзян, Китай (материк) |
| Детали доставки: | Отправлено через 15-30 дней после оплаты. |
| Port | Шанхай или Нинбо |
| Условия оплаты | Л/К, Д/А, Д/П, Т/Т, западное соединение |
