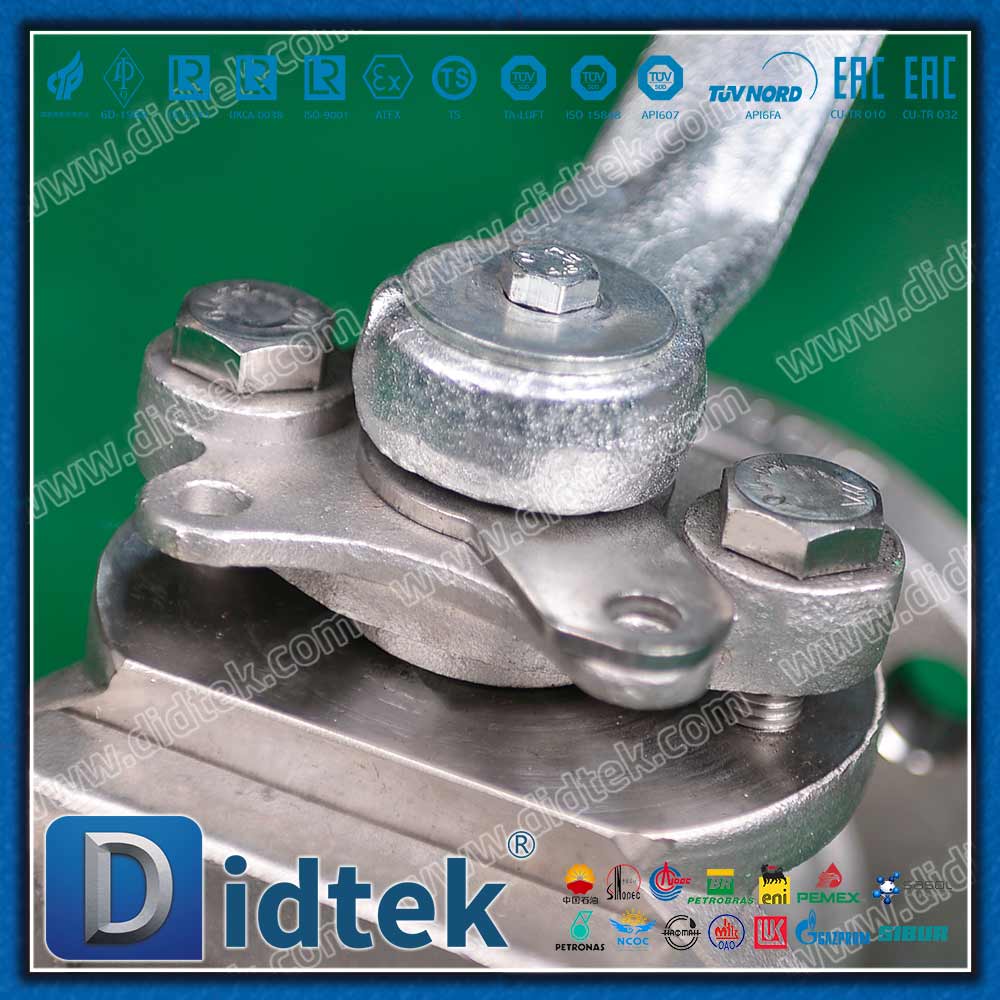

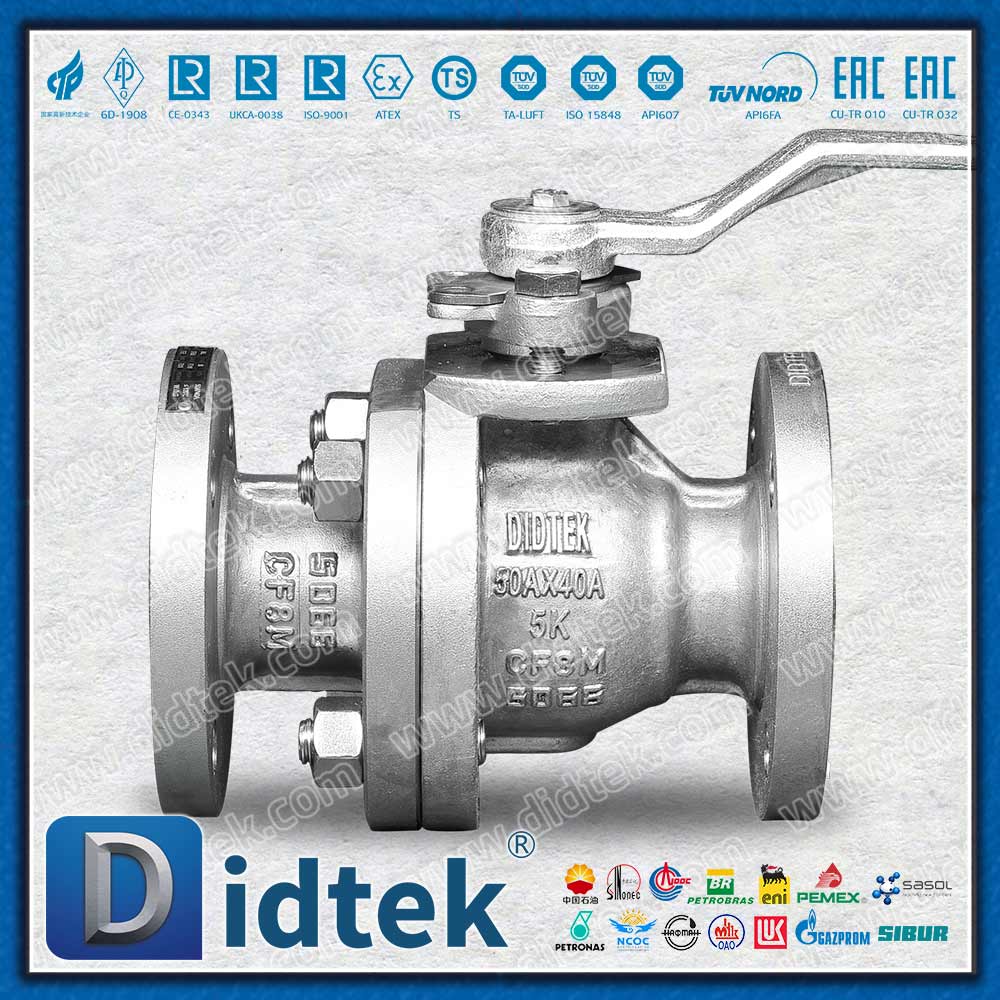

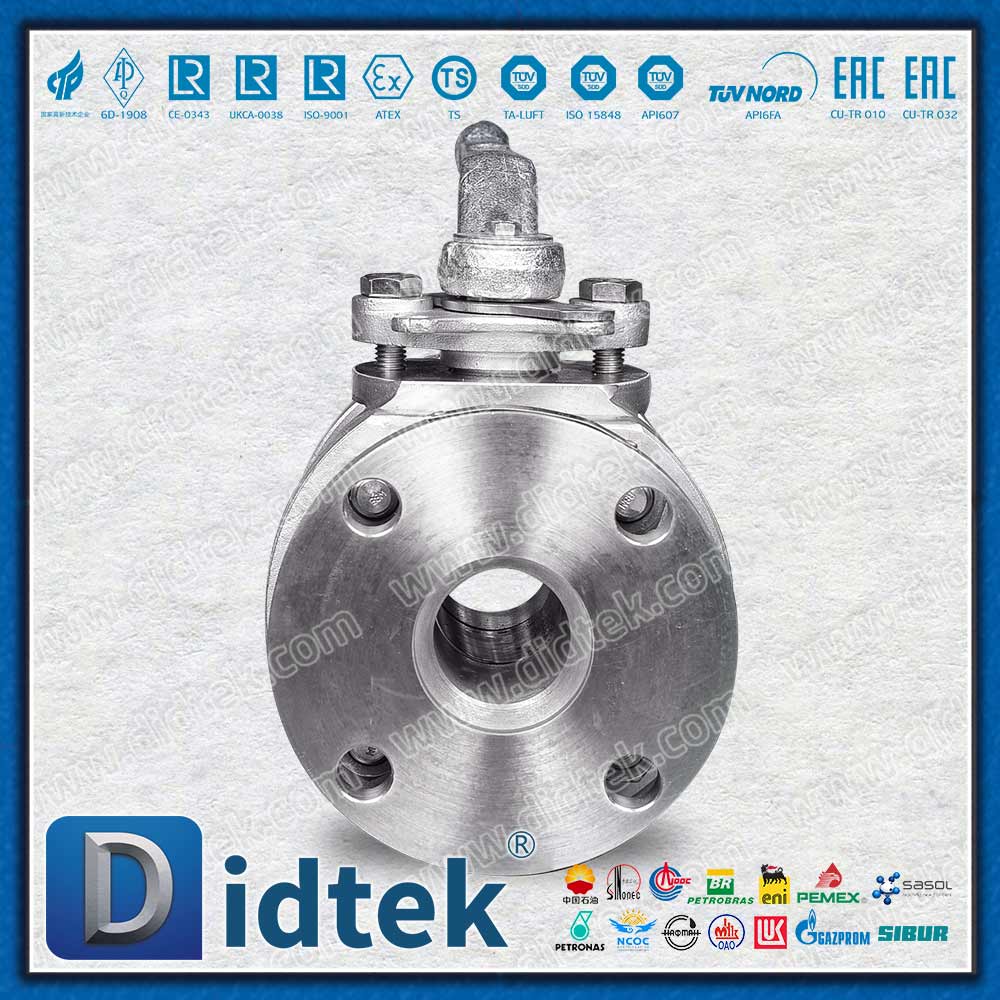

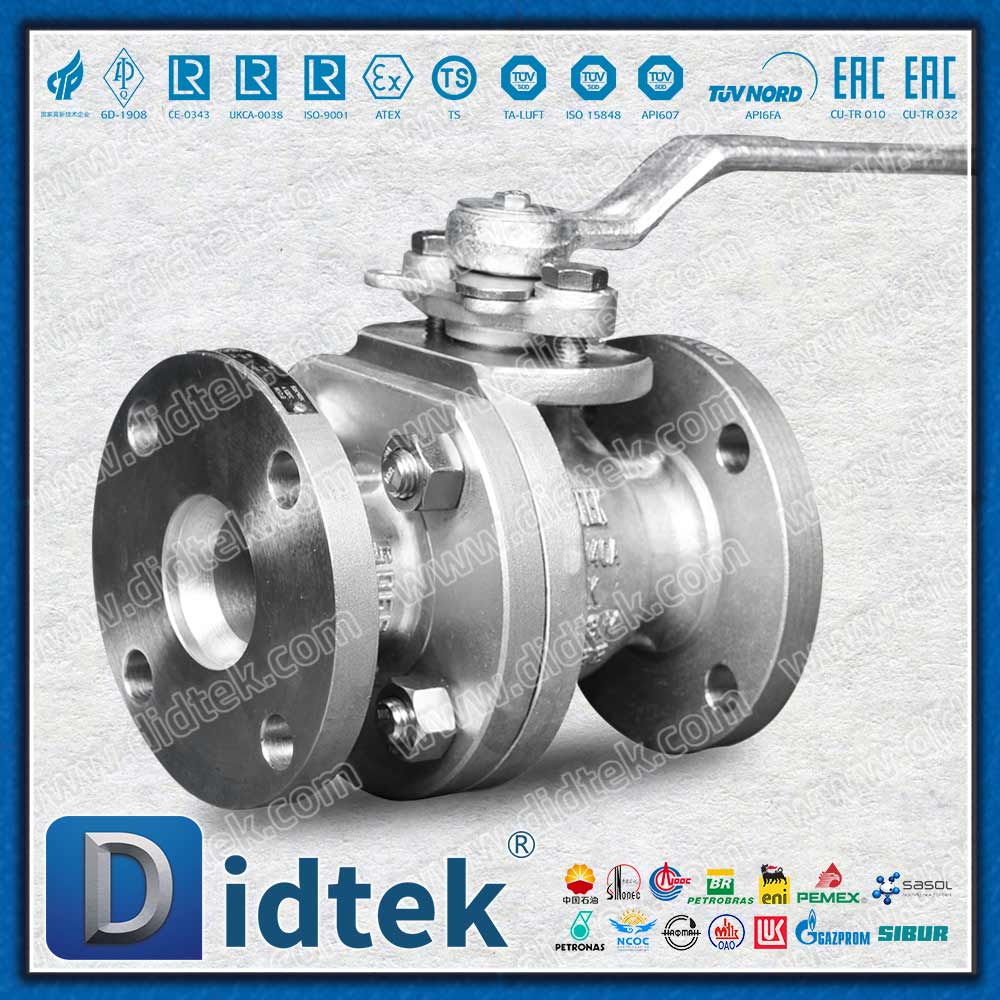

Плавающий шаровой клапан с седлом из PTFE JIS 5K уменьшенного диаметра

Позиционирование основного продукта

Плавающий шаровой кран, который строго соответствует японским промышленным стандартам (JIS), имеет уменьшенную конструкцию пути потока и мягкое седло клапана из политетрафторэтилена (ПТФЭ). Обеспечивая надежную герметизацию, он обеспечивает отличные экономические показатели и является идеальным выбором для контроля и перекрытия в трубопроводных системах низкого давления с агрессивными средами.

Подробности технических характеристик

Основные особенности конструкции

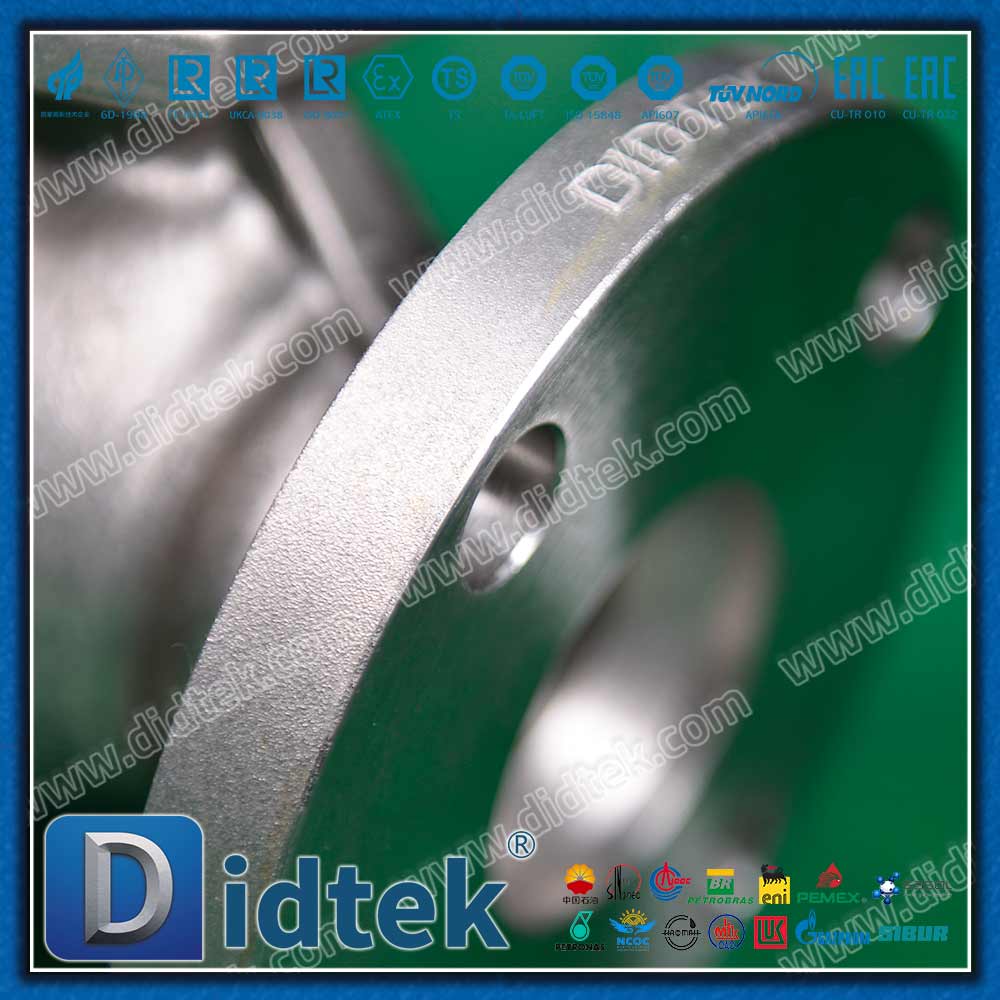

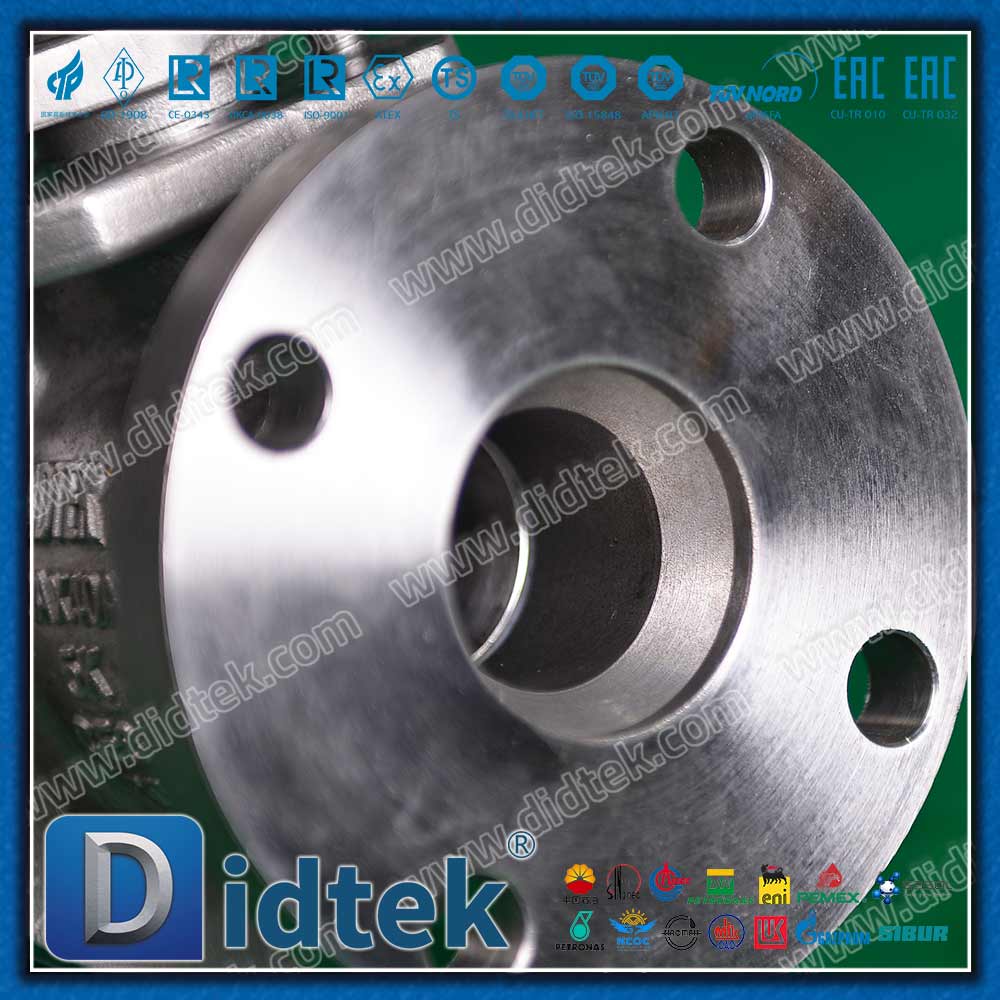

1. Стандарт фланца JIS 5K.

Соответствие стандарту: основные размеры, такие как внешний диаметр фланца, межосевое расстояние отверстий для болтов и толщина, полностью соответствуют стандарту JIS B 2220, обеспечивая идеальное соединение с трубопроводами и оборудованием в Японии, Южной Корее и Юго-Восточной Азии, использующими стандарт JIS.

Номинальное давление: Номинальное давление 5K подходит для трубопроводных систем среднего и низкого давления с верхним пределом рабочего давления примерно 9,8 бар (1,0 МПа) при нормальной температуре.

2. Проектирование каналов пониженного стока

Экономичность и эффективность: диаметр сферического канала меньше номинального диаметра трубопровода, что делает конструкцию клапана более компактной и легкой, значительно снижает производственные затраты и имеет чрезвычайно высокую ценовую конкурентоспособность.

Работа с низким крутящим моментом: меньшая сфера означает, что во время процесса открытия и закрытия требуется меньший рабочий крутящий момент, что делает ручное управление удобным, а также снижает потребность в движущей силе привода.

Рекомендации по применению: Подходит для сценариев применения, допускающих определенный перепад давления и чувствительных к затратам.

3. Уплотнение седла клапана из ПТФЭ.

Выдающиеся герметизирующие свойства: материал ПТФЭ имеет чрезвычайно низкий коэффициент трения и превосходную пластичность, что обеспечивает герметизацию на уровне пузырьков (обычно до ANSI B16.104, класс IV или выше) и практически нулевую утечку.

Широкая химическая совместимость: он обладает превосходной стойкостью к подавляющему большинству сильных кислот, сильных щелочей, растворителей и агрессивных химикатов, что делает его идеальным выбором для работы с агрессивными средами.

Свойство самоочистки: гладкая нелипкая поверхность не склонна к прилипанию средств и обладает определенной способностью к самоочистке.

4. Конструкция плавающего шара.

Автоматическое уплотнение под давлением: под действием среднего давления шарик слегка смещается и плотно прижимается к седлу клапана на выпускном конце, образуя самозатягивающееся уплотнение. Чем выше давление в системе, тем выше удельное давление уплотнения и тем надежнее уплотняющий эффект.

Двунаправленное уплотнение: конструкция обычно обеспечивает двустороннюю блокировку и герметизацию без ограничений в направлении установки.

Простая конструкция: по сравнению с фиксированными шаровыми кранами он имеет более простую конструкцию и более удобен в обслуживании.

Производительность и преимущества

Высокие затраты: конструкция с уменьшенным диаметром и стандартизированное производство обеспечивают значительную экономическую выгоду.

Выдающаяся коррозионная стойкость: корпус клапана из нержавеющей стали в сочетании с седлом клапана из ПТФЭ выдерживает широкий спектр агрессивных сред.

Простота в эксплуатации и надежное уплотнение: сочетание низкого крутящего момента и превосходных свойств ПТФЭ обеспечивает надежную работу клапана на протяжении всего его длительного срока службы.

Совместимость и взаимозаменяемость стандартов. Стандарт JIS обеспечивает удобство установки и взаимозаменяемость запасных частей на конкретных рынках.

Безопасная конструкция: встроенное антистатическое устройство и огнестойкая конструкция повышают безопасность в огнеопасных и взрывоопасных условиях работы.

Типичные области применения

Этот клапан широко используется в трубопроводах с агрессивными средами среднего и низкого давления в следующих отраслях:

Химическая промышленность и нефтехимия: Транспортировка различных кислот, щелочей, растворителей и других химикатов.

Водоподготовка и защита окружающей среды: Очистка сточных вод, подготовка чистой воды, системы дозирования химикатов.

Полупроводники и электроника: Системы сверхчистой воды и системы доставки химикатов.

Производство бумаги и целлюлозы: фармацевтические решения, отбеливатели и трубопроводы для целлюлозы.

Судовая и морская техника: трубопроводы морской воды, балластные воды, системы трюмных вод.

Общая промышленность: охлаждающая вода, сжатый воздух и другие коммунальные системы.

Руководство по выбору

Пожалуйста, подтвердите следующие параметры при выборе модели

Номинальный диаметр: DN15 – DN300 (или соответствующие дюймовые характеристики).

Материал корпуса клапана: выберите CF8(304)/CF8M(316)/CF3(304L)/CF3M(316L) в зависимости от коррозионной активности среды.

Режим работы: Ручная ручка, редуктор, пневматический или электрический привод.

Дополнительные конфигурации: удлиненная крышка клапана (для изоляции или низких температур), запорное устройство, микропереключатель и т. д.

Краткое содержание

Плавающий шаровой клапан с седлом клапана из ПТФЭ JIS 5K уменьшенного диаметра представляет собой классический продукт, обеспечивающий идеальный баланс между стоимостью, производительностью и соответствием стандартам. Он стал надежным и экономичным выбором для контроля жидкости во многих отраслях промышленности, особенно на азиатском рынке, благодаря широкому признанию стандартов JIS, экономическим преимуществам конструкции уменьшенного диаметра, а также выдающейся коррозионной стойкости и герметизирующим свойствам уплотнений из ПТФЭ.
