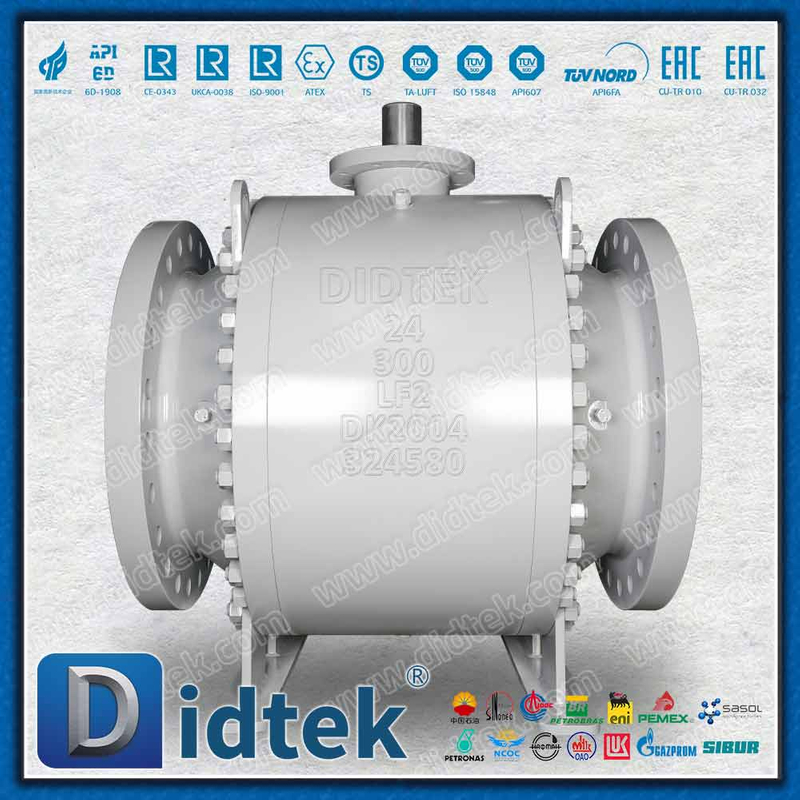

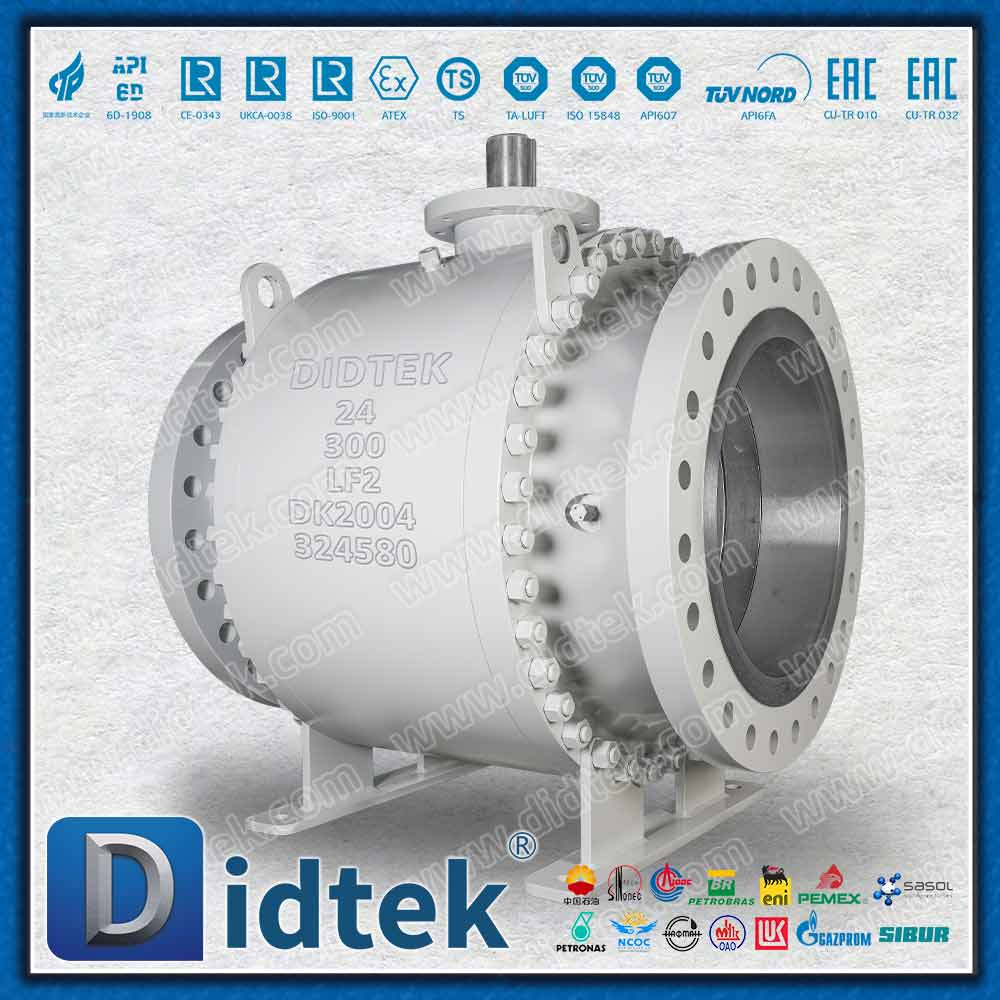

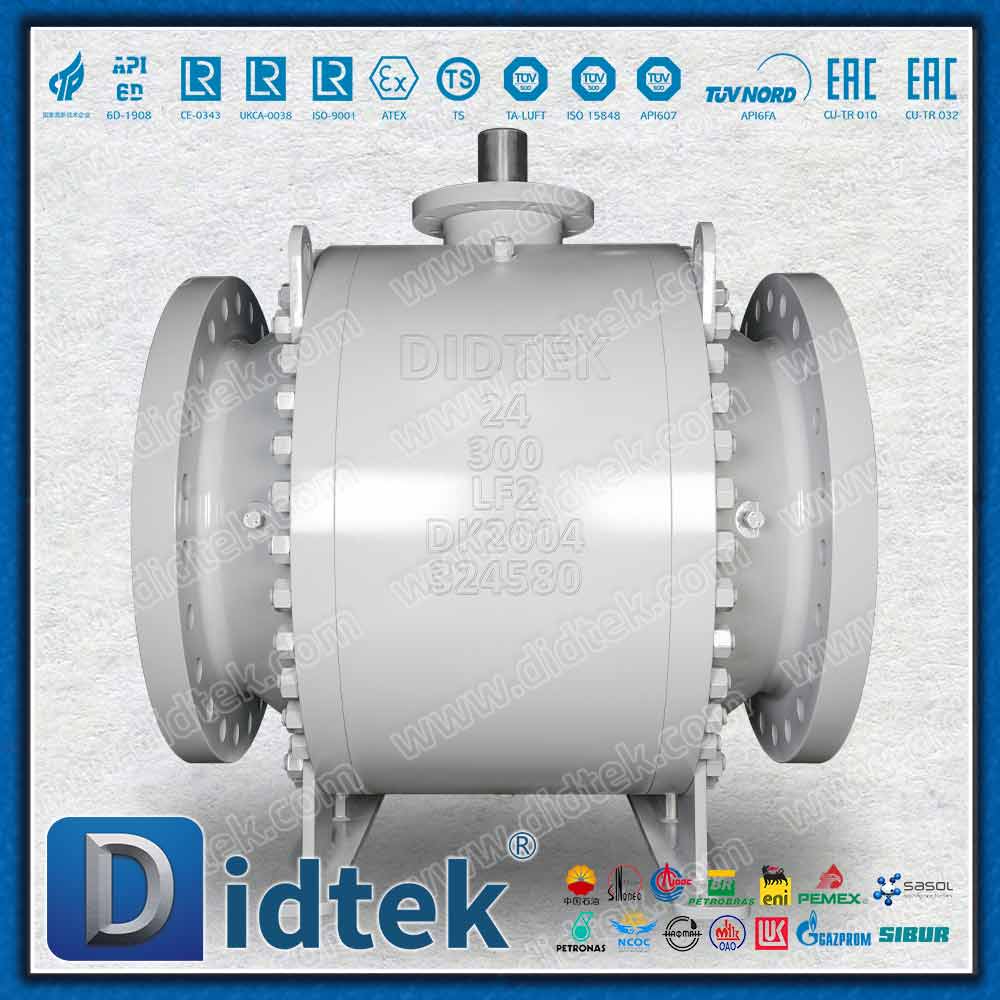

DPE * SPE DIB-1 DIB-2 Шаровой кран с конструкцией опорной пластины

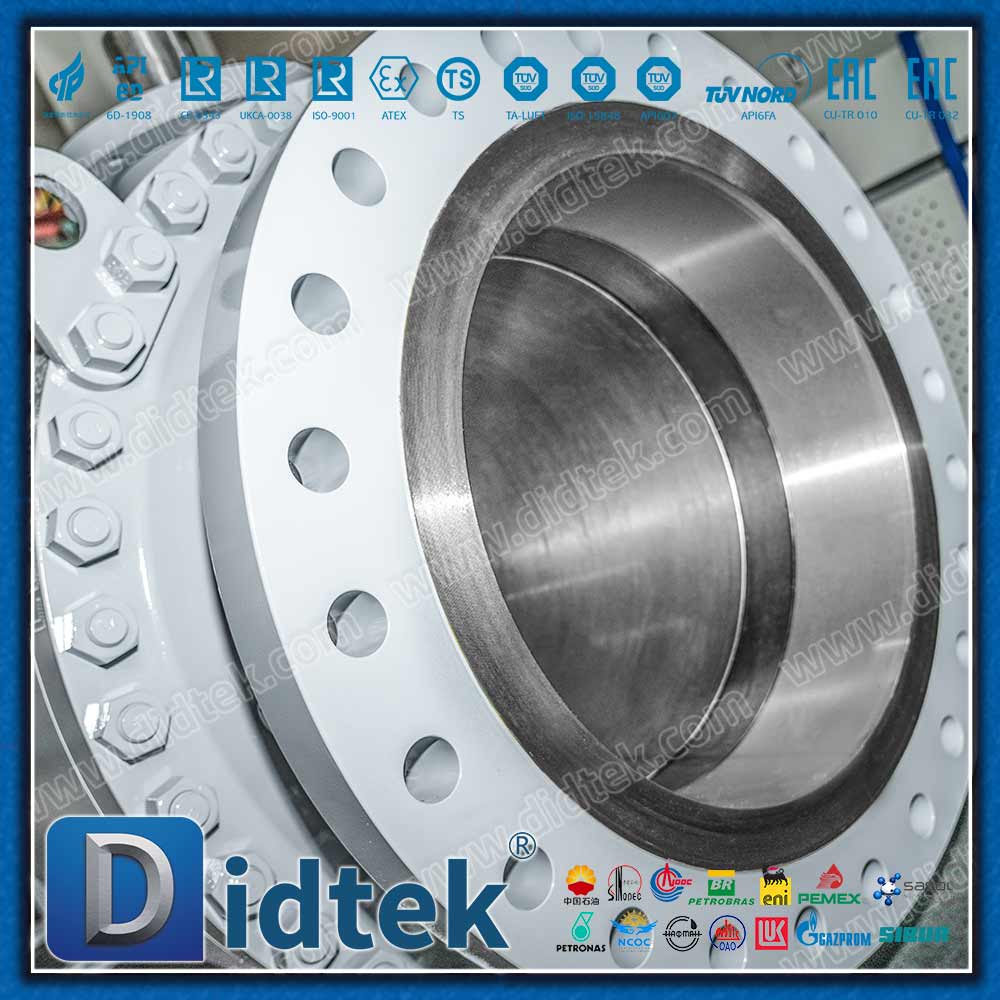

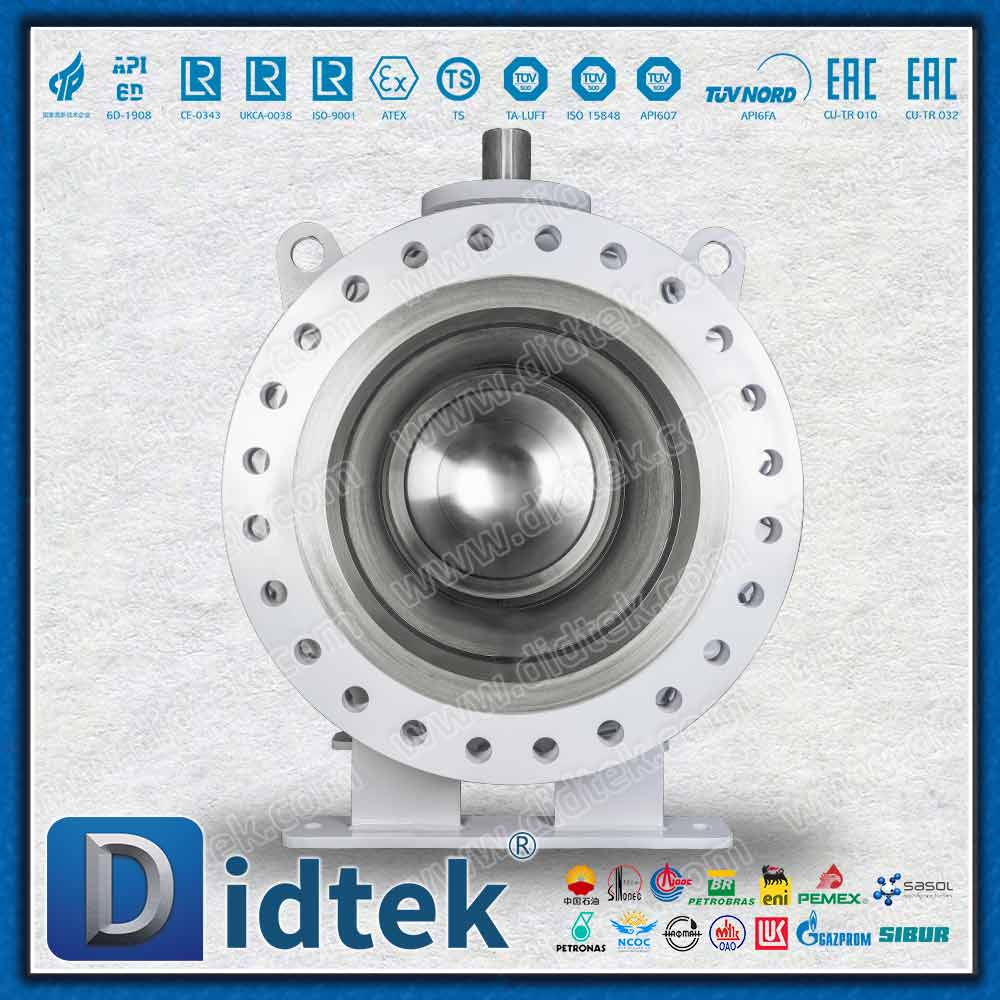

Описание продукта

Шаровые краны DIB-1 и DIB-2, монтируемые на цапфе, со структурой опорной пластины представляют собой важное достижение в технологии изоляции с высокой степенью целостности и строго соответствуют спецификациям API 6D. Этот сверхмощный клапан, разработанный для сложных условий эксплуатации, требующих абсолютного и поддающегося проверке закрытия, обеспечивает беспрецедентную надежность работы. За счет интеграции жесткой конструкции опорной пластины (часто называемой цапфой) внутренний механизм надежно фиксирует твердый обработанный шар. Эта специализированная конструкция поглощает интенсивные нагрузки в трубопроводе и предотвращает отклонение шара под действием огромной тяги, обеспечивая плавное срабатывание с низким коэффициентом трения и значительно продлевая срок службы материалов седла.

Усовершенствованные механизмы уплотнения: конфигурации SPE и DPE

В основе надежности этого клапана лежит настраиваемая конфигурация седла с использованием технологий эффекта одиночного поршня (SPE) и эффекта двойного поршня (DPE). Это позволяет командам по закупкам и инженерам точно подобрать клапан в соответствии с конкретными принципами изоляции трубопровода. В конфигурации DIB-1 оба седла являются двунаправленными (DPE), что обеспечивает максимальную двойную защиту от потока жидкости в любом направлении. Альтернативно, в конфигурации DIB-2 используется одно однонаправленное (SPE) и одно двунаправленное (DPE) места. Такое особое расположение обеспечивает автоматический сброс давления в полости трубопровода, сохраняя при этом надежный двойной изоляционный барьер, необходимый для защиты обслуживающего персонала во время активных операций.

Оптимизация пространства и экономическая эффективность

Традиционно для достижения двойной изоляции и стравливания требовалась установка нескольких клапанов в громоздкой последовательной компоновке. Этот интегрированный шаровой кран с цапфой DIB заменяет эти сложные установки единым оптимизированным блоком. Такой унифицированный подход радикально снижает занимаемую площадь при установке и общий вес системы. Кроме того, минимизируя количество фланцевых соединений, он автоматически уменьшает потенциальные пути утечек, снижая затраты на долгосрочное техническое обслуживание и упрощая окружающую трубопроводную инфраструктуру.

Протоколы сброса давления и безопасного сброса

Управление давлением во внутренней полости имеет первостепенное значение при работе с летучими жидкостями. Различные механизмы между конфигурациями предлагают индивидуальные решения по обеспечению безопасности. Установка DIB-2 по своей сути управляет тепловым расширением путем автоматического стравливания избыточного давления в полости за седлом SPE. И наоборот, конфигурация DIB-1 с двойными седлами DPE требует внешнего предохранительного клапана для управления ростом давления в полости. Это четкое различие позволяет инженерам проектировать точные защитные барьеры, особенно важные вокруг чувствительных узлов, таких как станции запуска и приема скребков, где возникают резкие перепады давления.

Параметры продукта

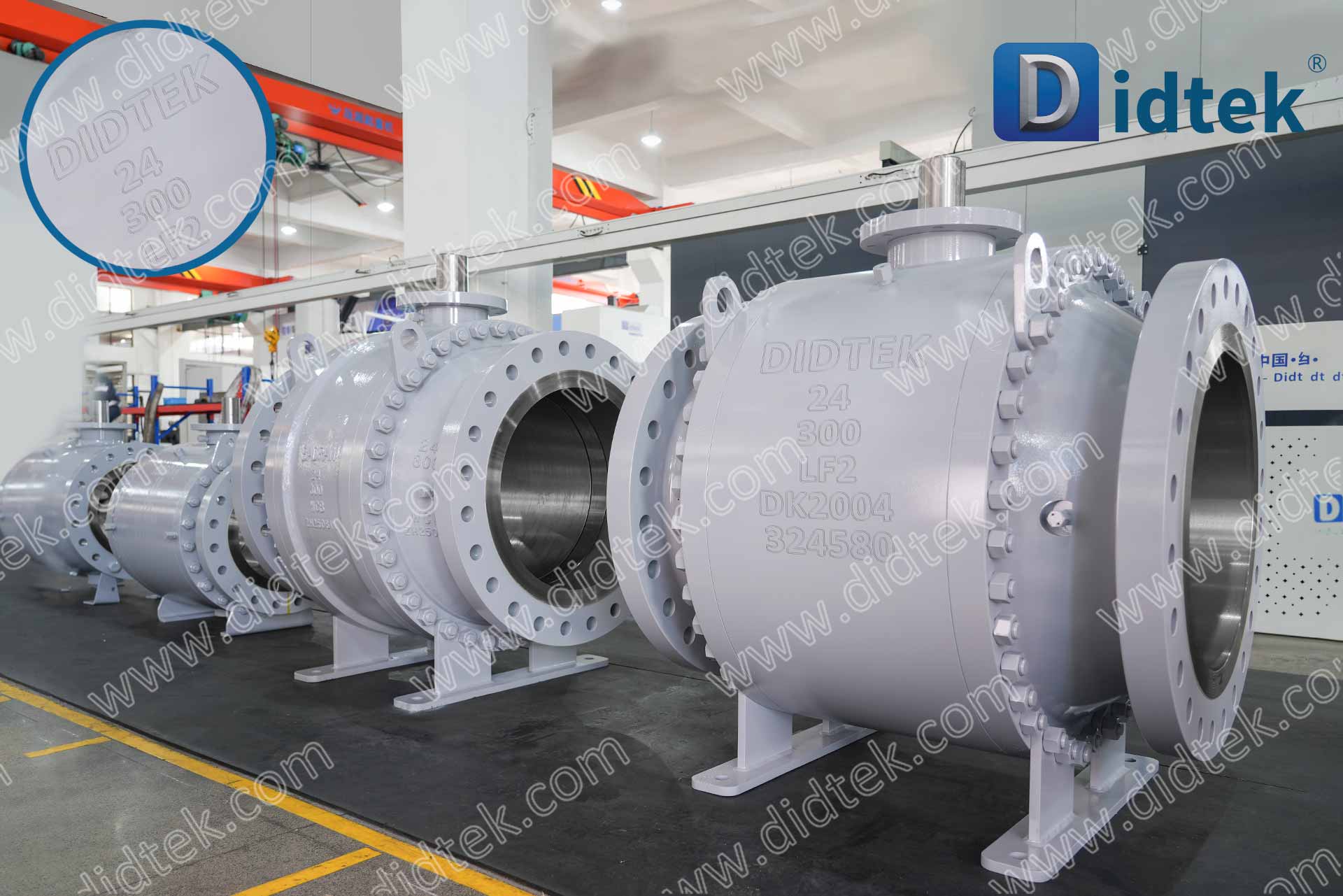

Основные конструктивные и инженерные особенности

• Жесткая конструкция опорной пластины: вместо того, чтобы цапфа опиралась исключительно на корпус, сверхпрочные пластины прочно удерживают шар и подшипники на месте. Это предотвращает отклонение шара и неравномерный износ седла при работе с большим диаметром цилиндра (24 дюйма) и высоким давлением (300 фунтов).

• Гибкие конфигурации DIB: легко адаптируются к технологическим требованиям DIB-1 или DIB-2 на основе конкретных принципов безопасности трубопроводов, обеспечивая точный контроль жидкости.

• Двойная изоляция и выпуск воздуха (DIB): обеспечивает максимальный барьер безопасности для обслуживающего персонала, позволяя надежно изолировать линии высокого давления, не прерывая смежные процессы.

• Структурная безопасность и защита: стандартно включает антистатическое устройство для предотвращения образования искр, противовыбросовой шток для обеспечения безопасности под давлением и механизм блокировки рукоятки для защиты клапана от несанкционированного или случайного срабатывания во взрывоопасных средах.

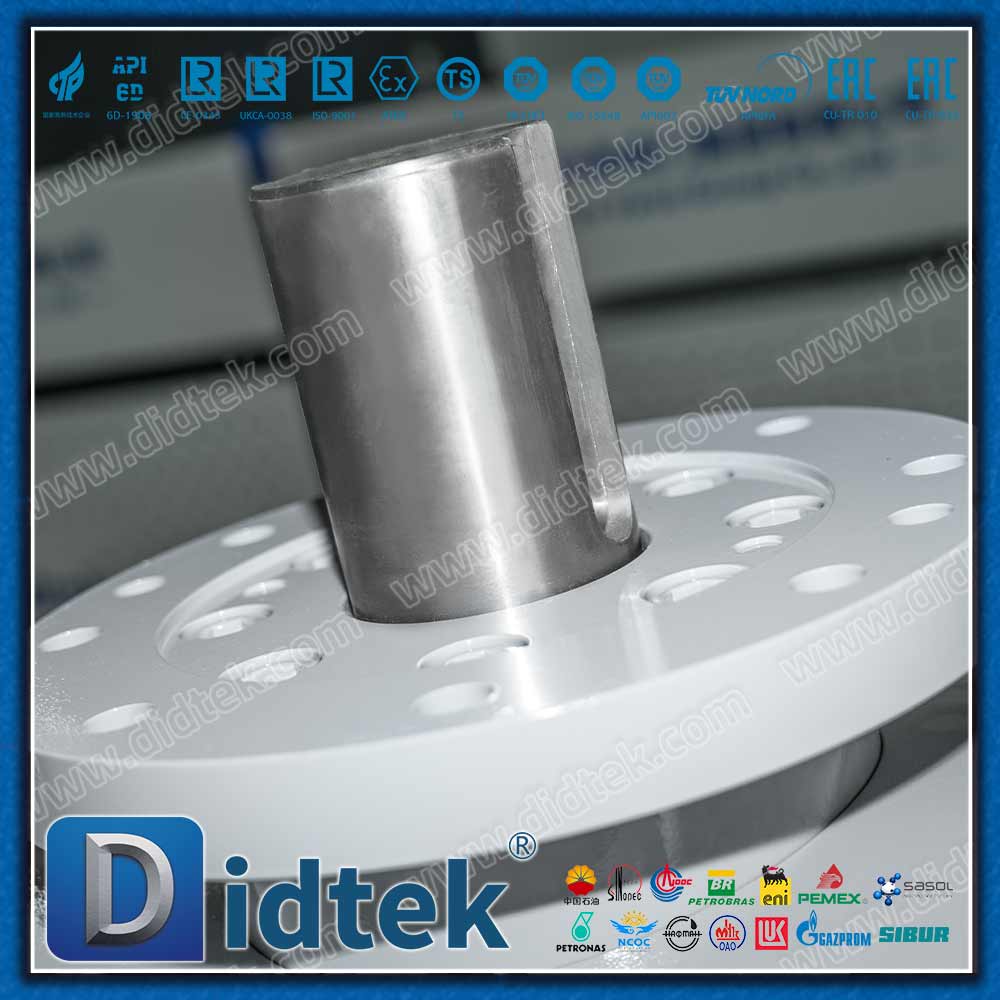

• Эффективность эксплуатации и обслуживания: сочетание конструкции с низким крутящим моментом, полированной поверхности штока и монтажного фланца стандарта ISO 5211 позволяет легко интегрировать его с автоматическими приводами, что значительно снижает долгосрочное эксплуатационное трение и затраты на техническое обслуживание.

• Надежность в экстремальных условиях: конструкция выполнена из твердого кованого шара и двойной системы прокладок корпуса (сочетает мягкое уплотнение DEVLON с графитом), что гарантирует отсутствие утечек даже при сильных коррозионных воздействиях.

• Аварийная инъекция герметика и пожаробезопасность: имеет вторичную резервную копию герметика и проходит строгие испытания на огнестойкость API 607 ​​и API 6FA, чтобы гарантировать выживаемость и сдерживание во время катастрофических тепловых явлений.

Параметры

Обеспечение закупок и логистики

Для обеспечения безопасности критически важных компонентов инфраструктуры требуется надежная и прозрачная цепочка поставок. Шаровые краны с кованой цапфой DIDTEK изготовлены из низкотемпературной углеродистой стали премиум-класса, что обеспечивает структурную целостность в сложных климатических условиях. Перед отправкой каждое устройство проходит строгую 100%-ную проверку качества, что гарантирует работоспособность без предварительной настройки. Для дополнительной защиты ваших инвестиций на эти клапаны распространяется комплексная гарантия, распространяющаяся на 18 месяцев после отгрузки или 12 месяцев после установки. Надежно упакованные в ящики из усиленной фанеры, эти сверхпрочные сборки защищены от повреждений при транспортировке и доставляются на ваш объект в первозданном состоянии. Благодаря гибким периодам поставки от 15 до 60 дней и множеству вариантов оплаты процесс закупок упрощается в соответствии с глобальными графиками проектов.

Приложение

Шаровые краны DPE и SPE DIB-1 / DIB-2 со структурой опорной пластины широко используются в сложных промышленных условиях благодаря превосходным свойствам материала, точной механической обработке и надежной изоляции. Их прочная конструкция делает их предпочтительным выбором для критически важных инфраструктурных проектов, где непрерывная работа является обязательной.

Установки коммерческого учета

В финансовых текучих транзакциях абсолютная точность не подлежит обсуждению. Эти клапаны обеспечивают изоляцию с нулевой утечкой, необходимую для обеспечения точного измерения нефти и газа. Устранив перепуск жидкости, они защищают целостность процесса дозирования, гарантируя точный учет каждой капли во время операций коммерческого учета.

Коллекторы продуктов и очистные станции

Сложные трубопроводные сети, по которым проходит несколько сред, требуют надежной маршрутизации и доступа для обслуживания. Эти цапфовые клапаны обеспечивают надежную изоляцию коллекторов, предотвращая перекрестное загрязнение между различными потоками продукта. На станциях скребков специальные механизмы сброса давления (внешний DIB-1 или внутренний DIB-2) обеспечивают надежный барьер при запуске или приеме очистных скребков, защищая операторов от внезапных скачков давления и обеспечивая безопасное проведение частого технического обслуживания.

Изоляция критического процесса

Установки нефтепереработки и химической обработки часто работают с токсичными, летучими жидкостями или жидкостями под высоким давлением. Двойная изоляция и возможность стравливания этих клапанов обеспечивают безопасную локализацию опасных сред. Бригады технического обслуживания могут уверенно изолировать определенные секции установки для ремонта или проверки, зная, что двухместная конфигурация и прочная конструкция опорных пластин обеспечат надежную герметизацию от экстремальных сил в трубопроводе и агрессивных жидкостей.
