Описание продукта

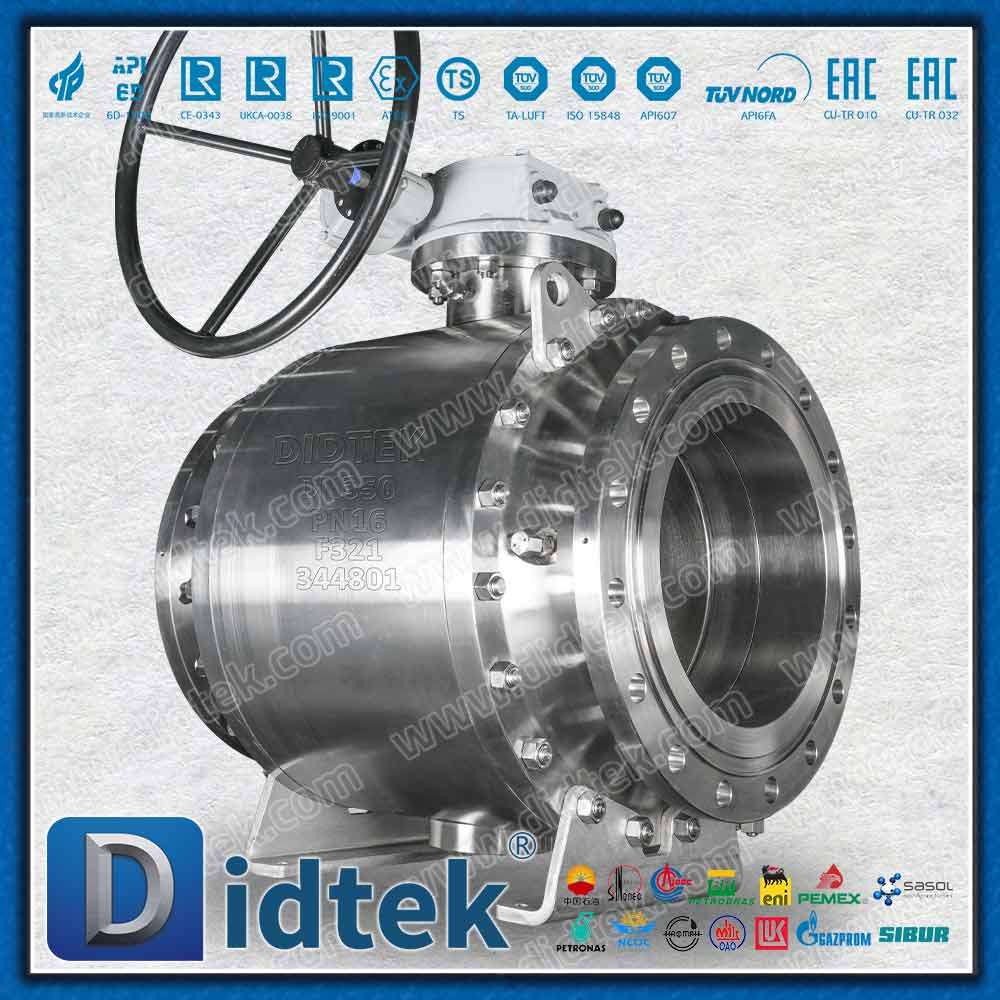

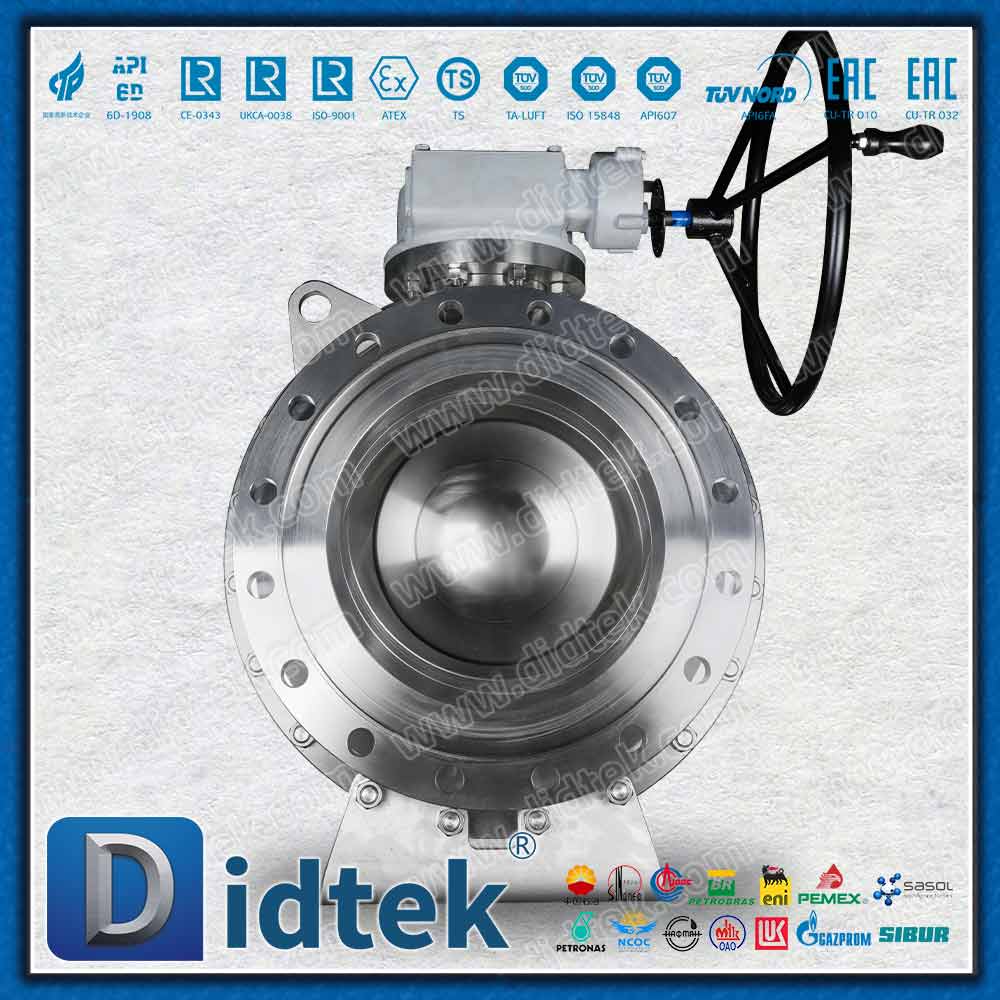

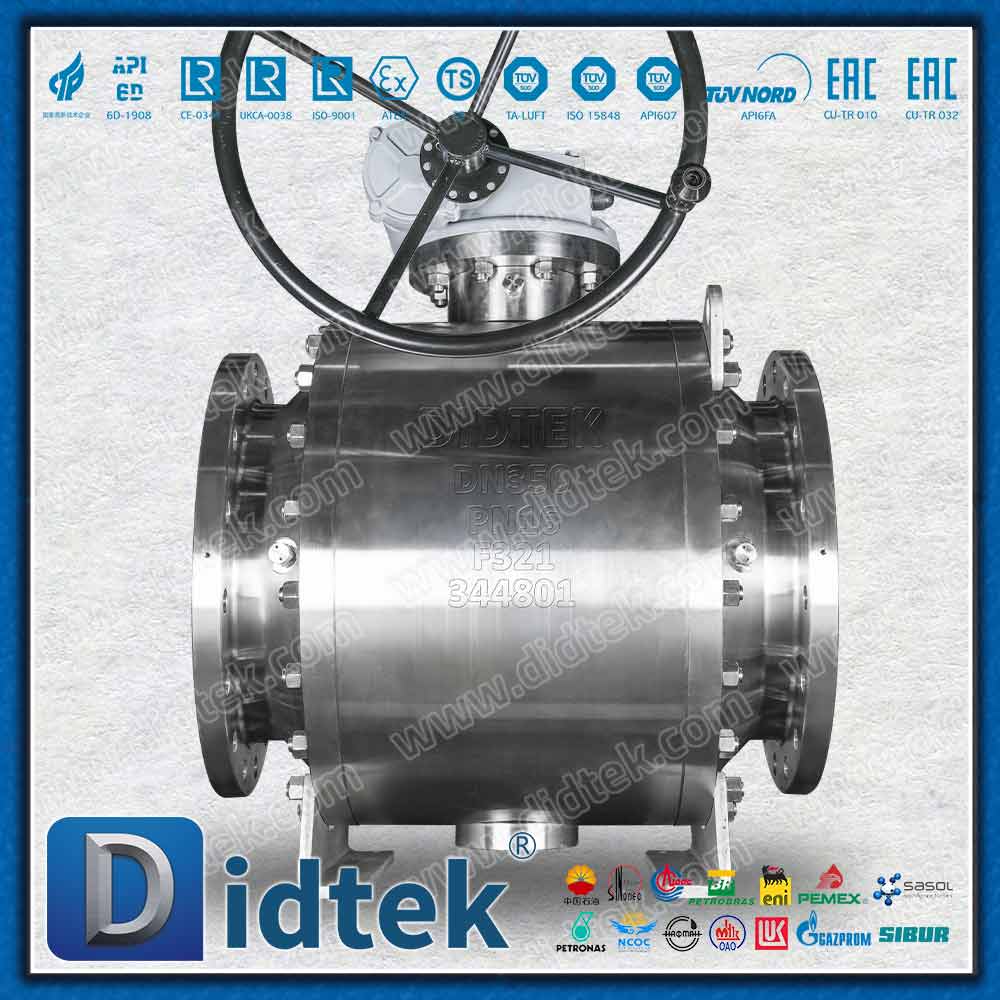

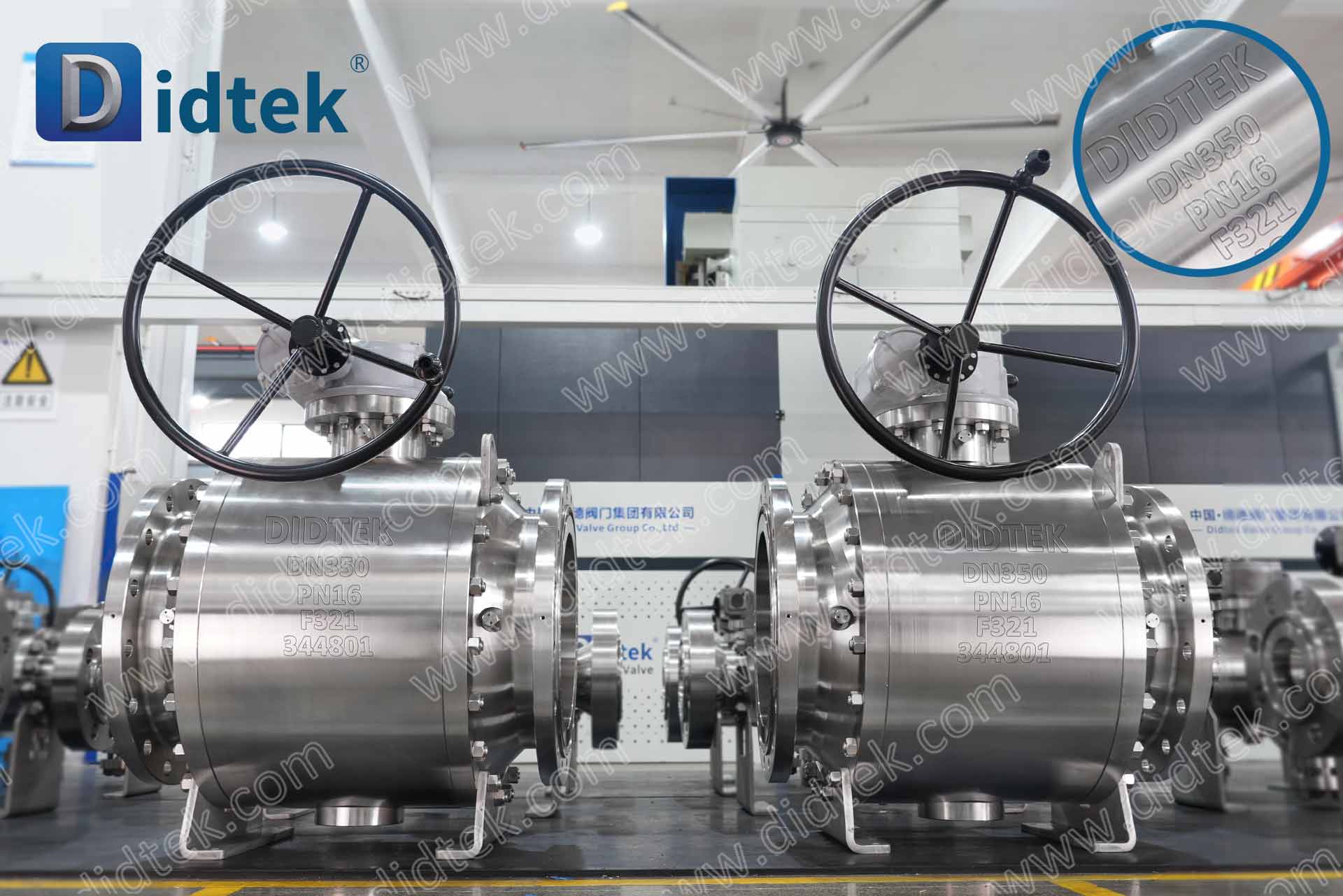

Шаровой кран с цапфой SS321 с вакуумным испытанием представляет собой узкоспециализированное решение для управления потоком, разработанное для экстремальных условий эксплуатации, где исключительная высокотемпературная стабильность и абсолютная герметичность не подлежат обсуждению. Изготовленный из высококачественной аустенитной нержавеющей стали, стабилизированной титаном, в частности, ASTM A182 F321 (кованая) или A351 CF8C (литая), этот сверхмощный клапан предназначен для полного предотвращения межкристаллитной коррозии, особенно в критическом диапазоне осаждения карбида хрома. Физическое мастерство проявляется в плотной металлической структуре без пор, достигнутой с помощью передовых методов ковки, обеспечивающей превосходную прочность на разрыв и изысканную гладкую поверхность.
Чтобы удовлетворить бескомпромиссные требования вакуумной эксплуатации и применения сверхвысокой чистоты, каждое устройство перед сборкой подвергается тщательному испытанию на утечку вакуума. Используя точную гелиевую масс-спектрометрию, технические специалисты проверяют, что скорость микроутечек остается строго ниже -6 порога 10 мбар·л/с. Этот строгий процесс диагностики гарантирует абсолютную целостность уплотнений штока, разъемных соединений корпуса и соединений седел, эффективно устраняя любой риск проникновения атмосферы. Кроме того, все внутренние компоненты подвергаются тщательной ультразвуковой очистке и обезжириванию, в результате чего внутренняя полость остается чистой, свободной от загрязнений, исключительно гладкой на ощупь и обеспечивает немедленную готовность к работе с деликатными жидкостями.
Параметры продукта
| Название параметра | Параметр |
|---|
| Диапазон размеров | Ду350 |
| Диапазон давления | PN16 |
| Материал | Ф321 |
| Тюлень | Мягкое сиденье: PEEK |
| Температурный диапазон | -26°К~200°К |
| Дизайн в соответствии | API 6D |
| Лицом к лицу | АСМЭ Б16.10 |
| Концевые фланцы | ГОСТ 33259 |

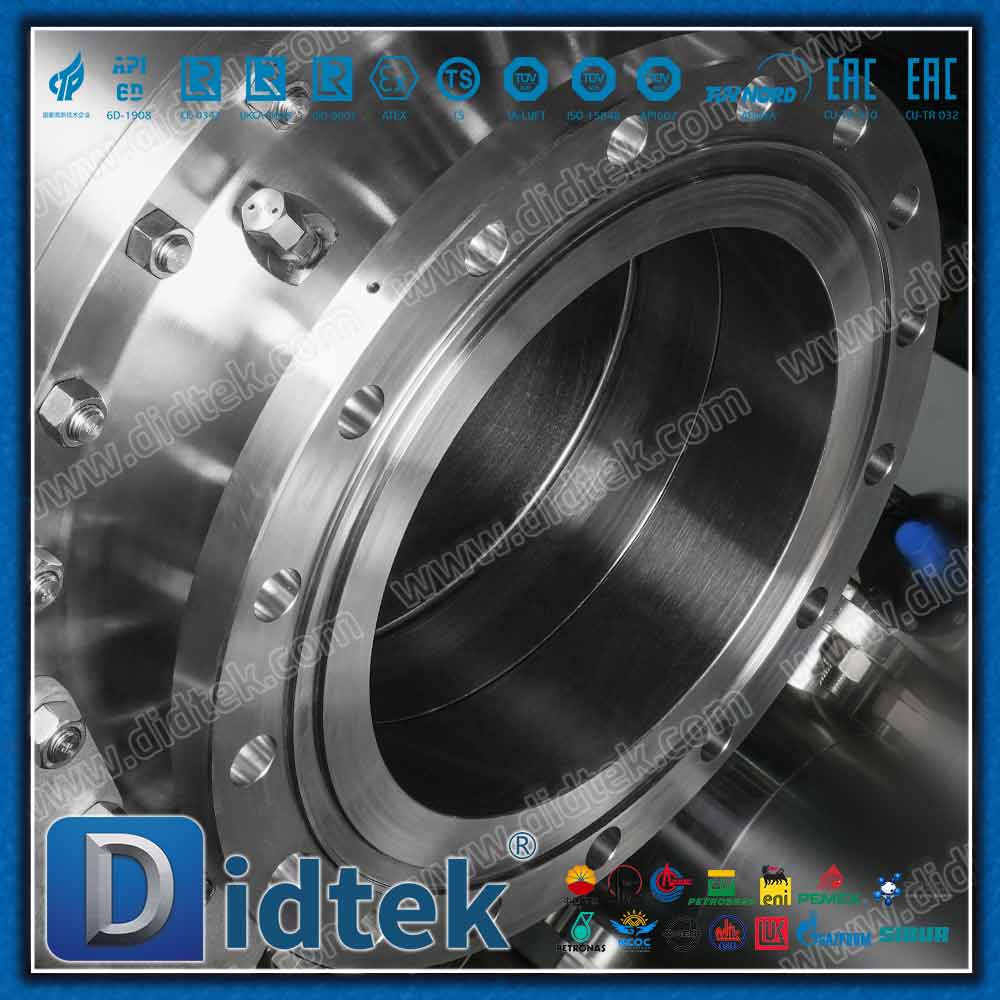

| Тип торцевого соединения | РФ |
| Пожарная безопасность | API 6FA |
| Проверка и испытание | API 598 |

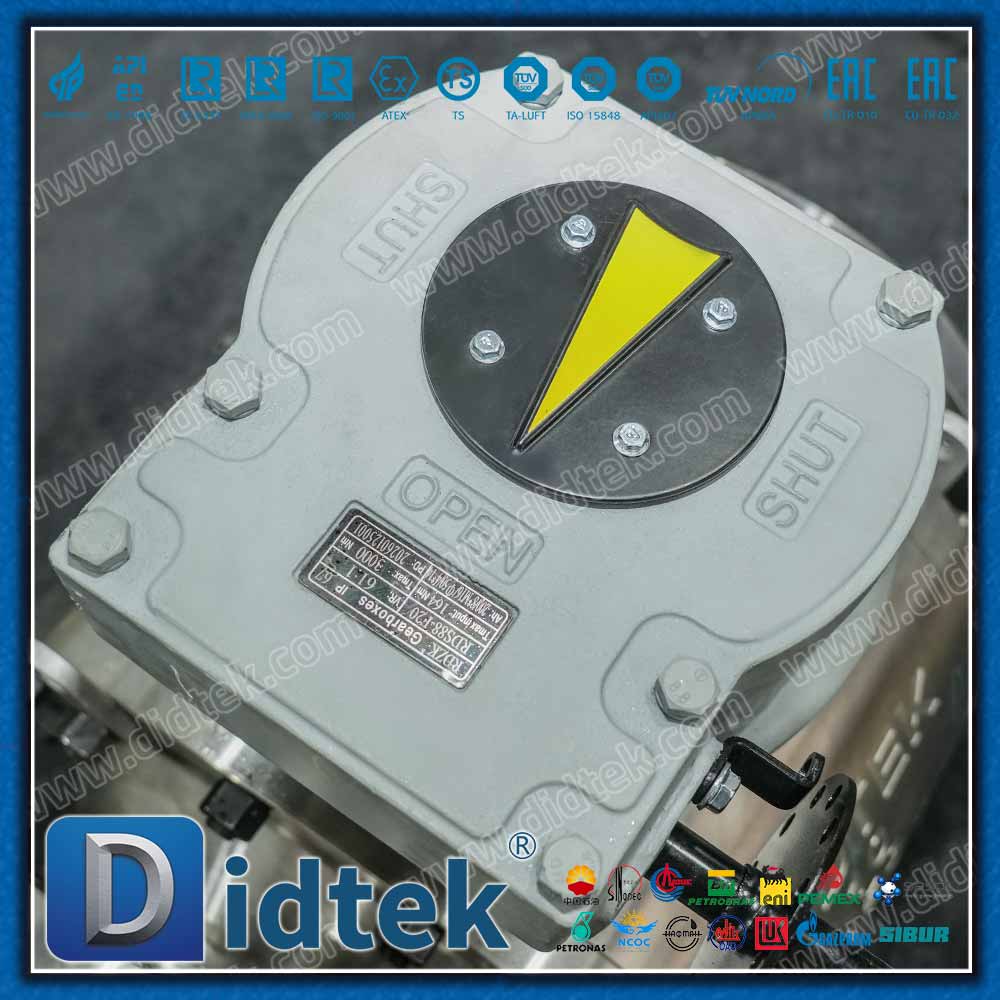

| Работать | Червячная передача |
| Тип кузова | Разделенное тело |
| Тип клапана | Цапфовый шаровой клапан |
| Подходящая среда | Вода, пар, масло и некоторые агрессивные жидкости |
Описание конструкции и основные разработки
Высокотемпературная стабильность (SS321). Стратегическое добавление титана гарантирует, что клапан сохраняет свою структурную целостность, механические свойства и коррозионную стойкость при повышенных температурах (до 200°C), когда стандартные сплавы 304 или 316 могут подвергаться деградации или разрушению материала.
Гарантия целостности вакуума. Специальные вакуумные испытания подтверждают, что клапан постоянно поддерживает уровень вакуума до 10 -6 мбар·л/с или выше. Эта точная диагностика предотвращает утечку окружающего воздуха, влаги или твердых частиц в контролируемую технологическую среду.
Конструкция цапфы с низким коэффициентом трения: прочная конструкция шариков, установленных на цапфе, поглощает давление в трубопроводе, значительно снижая рабочий крутящий момент и минимизируя износ специализированных седел, предназначенных для работы в вакууме. Это обеспечивает плавную и предсказуемую работу червячной передачи даже после длительных периодов статического бездействия.
Высокоэффективное уплотнение: оснащено мягкими седлами премиум-класса из PEEK и индивидуальными эластомерными решениями (такими как уплотнительные кольца Viton, Kalrez или PTFE и манжетные уплотнения). Все уплотнительные компоненты проходят специальную очистку, обезжиривание и сборку в контролируемых условиях для эксплуатации в условиях вакуума или высокой чистоты.
Усовершенствованная архитектура безопасности: интегрирована с противовыбросовой конструкцией штока, антистатическими устройствами и строгим соблюдением стандартов пожарной безопасности API 6FA. Клапан также поддерживает функцию двойной блокировки и стравливания (DBB), обеспечивая абсолютную безопасность системы во время экстремальных рабочих колебаний.
Параметры и характеристики поставки
Помимо механических характеристик, шаровой кран с цапфой SS321 поддерживается строгой системой контроля качества и очень оперативной цепочкой поставок. Перед отправкой каждое отдельное устройство проходит 100% строгие функциональные испытания и испытания под давлением, соответствует стандартам низкого уровня выбросов ISO 15848 и имеет многочисленные международные сертификаты (CE, UKCA, EAC). Чтобы защитить тщательно очищенные и готовые к вакуумированию поверхности во время транспортировки, каждый клапан надежно закреплен в прочном фанерном ящике, что гарантирует его доставку к месту установки в первозданном заводском состоянии.
| Торговая марка | ДИДТЕК |
|---|
| Структура | Цапфа Шар |
|---|
| Тип | SS |
|---|
| материала | Кованый шаровой кран |
|---|
| Испытание | 100% количество проверено перед поставкой |
|---|
| Гарантия | 18 месяцев после поставки и 12 месяцев после установки |
|---|
| доставки | 15 - 60 дней |
|---|
| Образец | Образец доступен Didtek Valve |
|---|
| Цвет | Запрос клиента |
|---|
| Упаковка | Фанерный чехол |
|---|
| Минимальный заказ | 1 комплект |
|---|
| Сертификат | API6D, CE, UKCA, ISO9001, TS, EAC, ISO15848, TA-LUFT, API607, API6FA и т. д. |
|---|
| Место происхождения | Чжэцзян, Китай (материк) |
|---|
| Детали доставки | Отправлено через 15-30 дней после оплаты. |
|---|
| Порт | Шанхай или Нинбо |
|---|
| Условия оплаты | LC, D/A, D/P, T/T, Western Union |
|---|
Функция приложения
Шаровой кран с цапфой SS321 с вакуумным испытанием широко используется в сложных условиях с высокими требованиями благодаря превосходным свойствам материала, гарантии отсутствия утечек и прочной конструкции с разъемным корпусом. Он специально разработан для решения сложных задач управления жидкостями в следующих критически важных секторах:
Аэрокосмическая и оборонная промышленность
Незаменим для систем топлива и окислителя, используемых в испытательных установках ракетных двигателей и критическом наземном вспомогательном оборудовании. Материал F321 выдерживает быстрые температурные изменения, а уплотнения, прошедшие испытания в вакууме, предотвращают утечку или реакцию летучих порохов с атмосферной влагой.
Полупроводники и электроника
Интегрирован в камеры высоковакуумного осаждения и инструменты для химического осаждения из паровой фазы (CVD). Тщательное обезжиривание внутренних компонентов и проверка гелиевой масс-спектрометрии гарантируют, что никакие микрозагрязнения или молекулы воздуха не нарушат сверхчистую производственную среду.
Атомная промышленность
На него можно положиться при работе с радиоактивными газами или опасными жидкостями, где отсутствие утечек в атмосферу является абсолютным требованием. Конструкция цапфы обеспечивает стабильную работу даже при значительных перепадах давления, защищая как персонал, так и окружающую экосистему.
Специальные химикаты
Применяется в процессах, требующих устойчивой устойчивости к высоким температурам и строгой защиты от загрязнения кислородом. Конструкция SS321 эффективно противостоит агрессивным средам, обеспечивая долгосрочную эксплуатационную стабильность и сводя к минимуму дорогостоящие простои при обслуживании.
